[キット付き] ポケット・スペアナで手軽に!
基板と回路のEMCノイズ対策 10の定石

抑制部品もシールドも使わない!発生と伝搬のメカニズムを見つけてピンポイント解決
(講義316分/194頁)


ご購入

下記のボタンを押して,必要事項の入力をお願いいたします.

内容 キット テキスト 視聴期間 税込価格 申し込み
[録画]
ポケット・スペアナで手軽に!
基板と回路のEMCノイズ対策 10の定石
× × 1日 \22,000
[VOD]
ポケット・スペアナで手軽に!
基板と回路のEMCノイズ対策 10の定石
無制限 \41,800

ご購入前にご理解いただきたいこと

  1. 本VODは,2022年10月8日に開催したウェビナを録画して編集した動画です.繰り返し再生,一時停止,巻き戻しが可能です.

本VODに付属の実習キット(はんだ付け不要)

  1. 100k~960MHzのスペクトラム・アナライザ
  2. 50ΩSMA同軸ケーブル 2本
  3. SMAショート・コネクタ 1個
  4. アンテナ 1本
  5. USBType-A-Type-Cケーブル0.5m 1本
  6. スタイラス・ペン(タッチスクリーン操作用) 1個
  7. ストラップ 1個
  8. 磁界プローブ(部品実装済)
  9. 電界プローブ(部品実装済)
  10. ロジック・テスト基板(部品実装済)
  11. 5V ACアダプタ

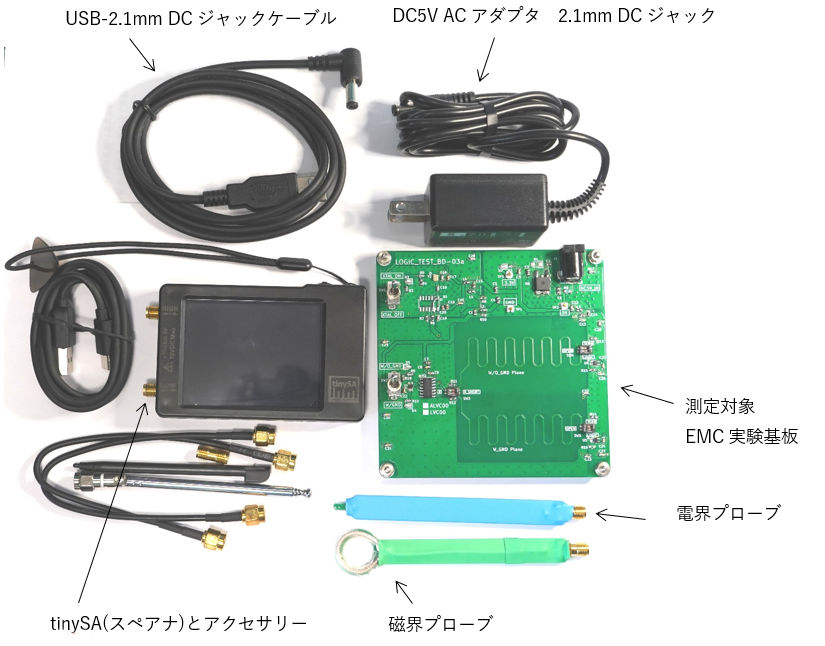

写真1 ご自宅にお届けするEMCノイズ対策実験キット

講義の内容

あらまし

数十MHz~数百MHzのノイズや信号は複数の周波数,振幅のサイン波が重なっています.オシロスコープでの解析は困難なため,スペクトラム・アナライザで測定するのが基本です.
 tinySAは,100k~960MHzのスペクトラム・アナライザです.本器と,実習キットに付属の磁界プローブと電界プローブを利用すると,回路基板のノイズ発生源を把握することができます.
 本セミナでは,tinySAと実習キットを動かしながら,スペクトラム・アナライザの動作原理と使い方や,ディジタル回路基板から発生するノイズのメカニズムとノイズ対策のポイントを丁寧に解説します.

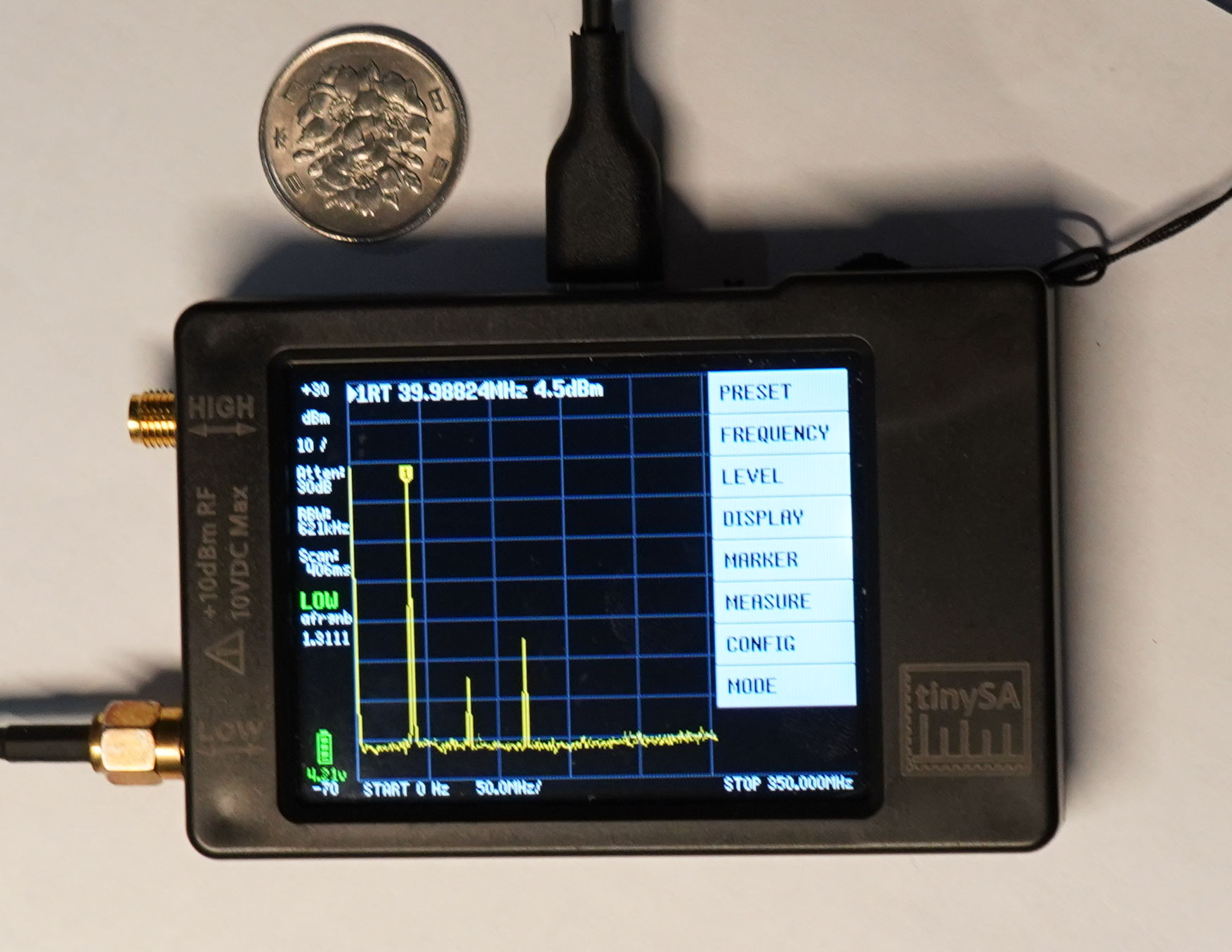

写真2 ポケット・スペクトラム・アナライザtinySAで信号の高周波成分を確認しているところ

アジェンダ

(1)EMCノイズ対策の基礎知識

  • EMCノイズ対策とは
  • 低周波と高周波のノイズの違い

(2)スペクトラム・アナライザ入門

  • スペクトラム・アナライザとは
  • tinySAの性能
  • 【実習】tinySAを動かしてみる(基本操作)

(3)基板パターンから空間にノイズが出るメカニズム

  • 数十MHz以上のロジック回路の動作
  • 【実演】QucsStudioでロジック信号から高周波ノイズが発生するメカニズムをチェック
  • 基板パターンからノイズが発生するメカニズム
  • 基板パターンから発生するノイズを低減するためのテクニック

(4)スペクトラム・アナライザによるノイズ対策

  • 磁界プローブと電界プローブの動作原理
  • ノイズ対策での使い分け

(5)実習キットを活用したEMCノイズ対策テクニック

  • 付属のテスト基板の動作解説
  • 【実習】テスト基板から発生する300MHz以下のノイズの変化を磁界プローブと電界プローブで測定してみる

ショートセミナ

ポケット・スぺクトラム・アナライザtinySAの基本的な使い方

tinySAと電界プローブで回路基板から発生するノイズを測定してみる

受講対象

  • これから高周波回路を勉強・設計しようとしているエンジニア
  • EMCノイズ測定・対策を学びたいエンジニア
  • ハンディ・スペクトラム・アナライザを活用してみたい方

あると望ましい予備知識

基本的な電気回路の基礎知識

講演の目標

  • 高周波信号と低周波信号の違いを把握できる
  • スペクトラム・アナライザの動作原理が理解できる
  • ロジック回路からのノイズ発生メカニズムの要点が理解できる
  • ノイズの測定技術のポイントが理解できる
  • EMCノイズ対策のポイントが理解できる

講師紹介

略歴

メーカで高速デジタル高周波の混在回路開発設計に30年以上従事.高速回路設計,EMC対策回路設計のコンサルタント

主な著書

トランジスタ技術,インターフェース誌,トランジスタ技術スぺシャルなどの技術記事執筆など
