初めてのBeyond5G開発 28GHz通信実験の始め方


BPFからパッチ・アンテナまで!お手軽キットの研究

[受講無料]広帯域ソフトウェア無線&フェーズドアレイANT開発 要点100(2025年2月28日~3月7日)

(1)パッチ・アンテナ mz-mmant1(2)28GHz BPF mz-mmBPF1(3)800M~6GHz 広帯域90°ハイブリッドmz-Qhybrid

図1 28GHz通信の実験を手軽に始められる3種類のキット(1)パッチ・アンテナ mz-mmant1(2)28GHz BPF mz-mmBPF1(3)800M~6GHz 広帯域90°ハイブリッドmz-Qhybridを紹介.画像クリックで動画を見る.または記事を読む.[提供・著]加藤 隆志(ラジアン)
詳細[KIT]ミリ波5G対応アップ・ダウン・コンバータ MkⅡ

28GHz帯BPF mmBPF

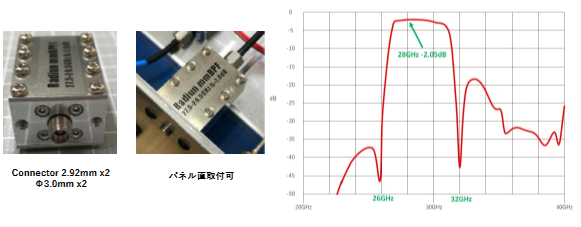

28GHz帯の通信では,不要な周波数成分を除去し,信号の純度を高めるためにバンド・パス・フィルタ(BPF)が重要です.MMCB2528G5T-0001A3(TDK)は,27.5G~29.5GHzに特化した多層型BPFで,挿入損失は約2dB,遮断域での減衰量は約30dBと優れた性能をもっています.

BPFの取り付けと設計のポイント

BPFを使用する際には,コネクタ・ロスを最小限に抑える工夫が必要です.例えば,ケースへの取り付け時にコネクタを省略し,基板上に直接配置することで,不要な損失を減らすことができます.PCB(プリント回路基板)の設計では,伝送路を特性インピーダンス50$\Omega$に適合させるためのライン幅設計が重要です.

1.周波数特性と挿入損失

BPFのもっとも重要な特性の1つは周波数特性です.目標とする周波数帯域(例えば27.5~29.5GHz)での挿入損失が小さいほど信号劣化が少なくなります.MMCB2528G5T-0001A3のような製品は,この範囲で0.88~2.0dBの損失を実現しており,高品質の通信が可能です.

2.遮断域の減衰量とVSWR

遮断域での減衰量が高いほど,不要な信号の混入を防ぐことができます.このBPFでは遮断域で20~33dBの減衰が実現されており,混信防止に役立ちます.VSWR(電圧定在波比)が1.4~1.92と優れているため,マッチングも良好です.

3.実装上の注意点

BPFを実際に使用する際には,基板設計での適切なアース配置が重要です.評価ボードの設計を参考に,スルーホールを利用して層間アースを確実に接続することで,安定した動作が得られます.〈著:ZEPマガジン〉

パッチ・アンテナmmcon2

Beyond5Gに対応した28GHz帯域の通信では,パッチ・アンテナが実験に適した選択肢です.ゲイン5dBのパッチ・アンテナz-mmant2は,小型でありながら効率的な電波送受信を可能にします.SMPMコネクタを採用しており,ミリ波領域の実験用途において簡便性を高めています.

動画を見る,または記事を読む
