［KIT］ミリ波5G対応アップ・ダウン・コンバータ

1台で送受信実験！周波数変換（$6\mathrm{GHz}$ベースバンド⇔$27\mathrm{G}～43\mathrm{GHz}$）が可能な$I/Q$ディジタル変復調器

• 型名：mz-mmcon1（生産終了品）
• 定価：440,000円（税込・送料無料）
• 開発：株式会社ラジアン（加藤 隆志/Takashi kato）
• 企画編集・主催： ZEPエンジニアリング株式会社


• 内容物：本体，ACアダプタ（性能確認済み）
• 仕様：送受信周波数：27.2G～42.995GHz，送受信用コネクタ：2.92mm，送信出力：＋10～－40dBm，送信変換ゲイン：＋23dB，受信入力：－9dBm以下，受信変換ゲイン：17dB，IF帯域：1G～6GHz，ベースバンド帯域：5M～6GHz，PLL周波数範囲：6.8G～10.75GHz，DC電源入力：6V，1.5A，基板サイズ：$W$＝100mm，$D$＝74mm，$H$＝1.6mm


• 技術資料1：クイック・スタートガイド
• 技術資料2：操作マニュアル(全21頁)．実験開発用アプリケーション・ソフトウェア類
• 関連記事：5G時代の先進ミリ波ディジタル無線実験室 [Vol.8　初めての28GHzミリ波伝搬実験]


• 後継機：［KIT］ミリ波5G対応アップ・ダウン・コンバータ MkⅡ z-mmcon2（受注生産品）
• 問い合わせ先：info@zep.co.jp


• 関連製品：［KIT］実験用28GHzミリ波パッチ・アンテナ
• 関連製品：［KIT］実験用800M～6GHz 広帯域90°ハイブリッド
• 関連製品：［VOD/KIT］GPSクロック・ジッタ・クリーナ
• 関連製品：［VOD］MATLAB/Simulink×FPGAで作るUSBスペクトラム・アナライザ
• 関連製品：［VOD/KIT］3GHzネットアナ付き！RF回路シミュレーション＆設計・測定入門
• 関連製品：［VOD/KIT］3GHzネットアナ付き！初めてのIoT向け基板アンテナ設計
• 関連製品：［VOD/KIT］初めてのソフトウェア無線＆信号処理プログラミング 基礎編/応用編
• 関連製品：［VOD］Pythonで学ぶ マクスウェル方程式 【電場編】＋【磁場編】
• 関連製品：［VOD］Pythonで学ぶ やりなおし数学塾1【微分・積分】
• 関連製品：［VOD］Pythonで学ぶ やりなおし数学塾2【フーリエ解析】
• 関連記事：超長距離無線LoRaからローカル5Gまで！GNU Radio×USRPで作るソフトウェア無線機

ミリ波5G対応アップ・ダウン・コンバータ mz-mmcon1の概要

これ1台でミリ波無線通信の実験が始められる

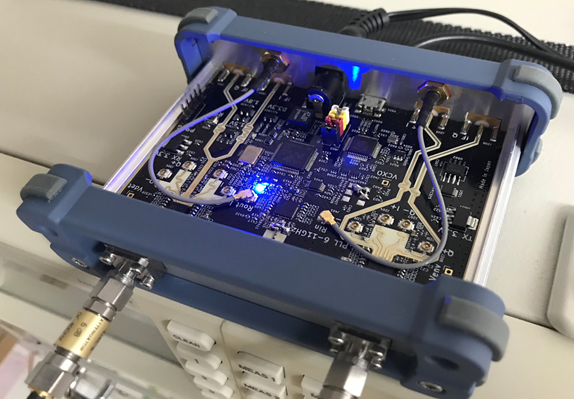

写真1に示すのは，1台でミリ波通信実験が可能な$I/Q$変調＆周波数コンバータ mz-mmcon1（生産中止品．後継機は z-mmcon2）

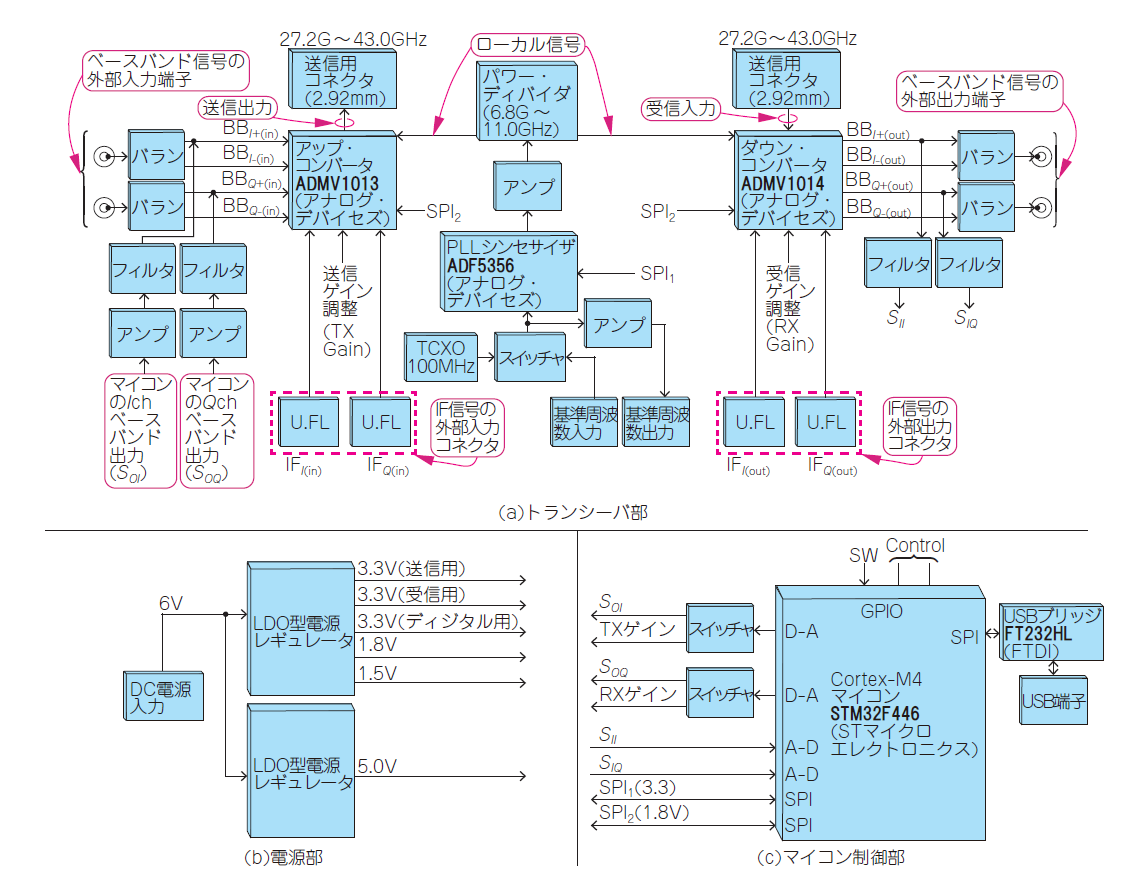

本キットは，$27\mathrm{G}～43\mathrm{GHz}$のRF信号を$5\mathrm{M}～6\mathrm{GHz}$のベースバンド信号に周波数ダウンしたり，逆に，$5\mathrm{M}～6\mathrm{GHz}$のベースバンド信号を$27\mathrm{G}～43\mathrm{GHz}$のRF信号に周波数アップしたりできる$I/Q$ディジタル変復調器です(図1)．STM32マイコンを搭載しており，これ1台で，ミリ波を使ったディジタル送受信の実験が可能です．STM32マイコンを利用する場合のベースバンド信号の帯域は$100\mathrm{kHz}$以下です．

ミリ波対応アンテナ mz-mmAnt1と組み合わせれば，離れた2箇所での送受信実験も可能になります．さらにパソコンとベースバンド信号処理デバイス（後述のECLIPSE Z7など）を組み合わせれば，$100\mathrm{Mbps}$以上の超広帯域無線通信も可能です．

5Gには次の3つの周波数バンドが割り当てられています．

1. $3.6\mathrm{G}～4.1\mathrm{GHz}$(サブ$6\mathrm{GHz}$帯)
2. $4.5\mathrm{G}～5.0\mathrm{GHz}$(サブ$6\mathrm{GHz}$帯)
3. $26.6\mathrm{G}～29.5\mathrm{GHz}$(ミリ波帯)

5Gには，従来の4Gにはない2つの特徴があります．

1つは，帯域が$40\mathrm{MHz}$から$100\mathrm{MHz}$に広くなったことです．ミリ波帯を利用する5G(ミリ波5G)では，$400\mathrm{MHz}$もの帯域が割り当てられています．これだけの帯域があれば，4K/8K映像の高速撮影映像システムや臨場感あふれるVRシステムを実現できます．

もう1つ注目すべき特徴があります．NTTやKDDIなどのいわゆるキャリア以外の自営企業が独自に通信回線を構築できる「ローカル5G用バンド」が割り当てられた点です．現在利用できる周波数バンドは一部ですが，今後，工場や農場などでIT化を進めたい機関や企業の実証実験が増えてくることでしょう．

スペック

1. 送受信周波数：$27.2\mathrm{G}～42.995\mathrm{GHz}$
2. 送受信用コネクタ：$2.92\mathrm{mm}$
3. 送信出力：$+10～-40\mathrm{dBm}$
4. 送信変換ゲイン：$+23\mathrm{dB}$
5. 受信入力：$-9\mathrm{dBm}$以下
6. 受信変換ゲイン：$17\mathrm{dB}$
7. IF帯域：$1\mathrm{G}～6\mathrm{GHz}$
8. ベースバンド帯域：$5\mathrm{M}～6\mathrm{GHz}$
9. PLL周波数範囲：$6.8\mathrm{G}～10.75\mathrm{GHz}$
10. DC電源入力：$6\mathrm{V}，1.5\mathrm{A}$
11. 基板サイズ：$W=100\mathrm{mm}，D=74\mathrm{mm}，H＝1.6\mathrm{mm}$

使用例

キット単体で送受信

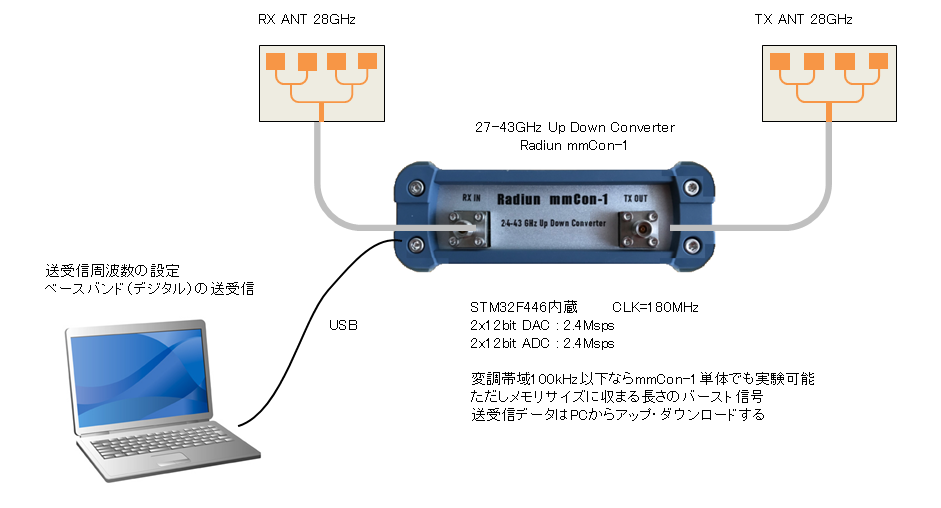

mz-mmcon1（生産中止品．後継機は z-mmcon2） は，A-DコンバータとD-Aコンバータを内蔵するSTM32マイコンを搭載しているため，スタンドアロンでも送受信できます(図2)．ただし，ベースバンド信号の帯域は$100\mathrm{kHz}$以下に限られます．

D-Aコンバータでベースバンド信号($100\mathrm{kHz}$)を出力し，これをミリ波周波数にアップしてアンテナからRF信号を送信します．この信号を別のアンテナで受信したら周波数ダウンし，A-Dコンバータでベースバンド信号を再生します．

16MHz以下のリアルタイム狭帯域通信の実験

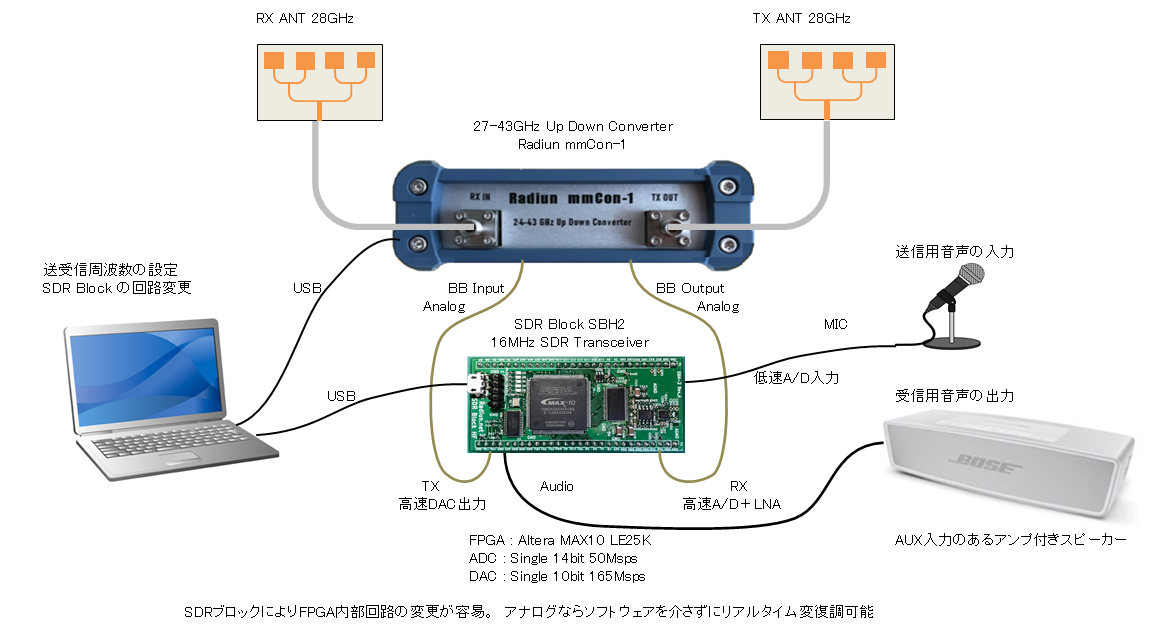

図3に示すのは，帯域$100\mathrm{k}～16\mathrm{MHz}$のアナログ信号をフルディジタル信号処理できるSDRトランシーバ mz-SDRBlockHF2を使ってベースバンド信号の生成と変調を行う接続例です．mz-SDRBlockHF2は，FPGA，高速A-Dコンバータ，D-Aコンバータを搭載したSDRボードです．

FPGAには，信号処理に必要な回路ブロックが作り込まれていて，パソコン上の専用アプリケーションを利用して，接続やパラメータを設定するだけで，カスタムなSDR送受信機を構成できます．FPGAコンフィグレーションは不要です．

100MHz超の広帯域通信の実験

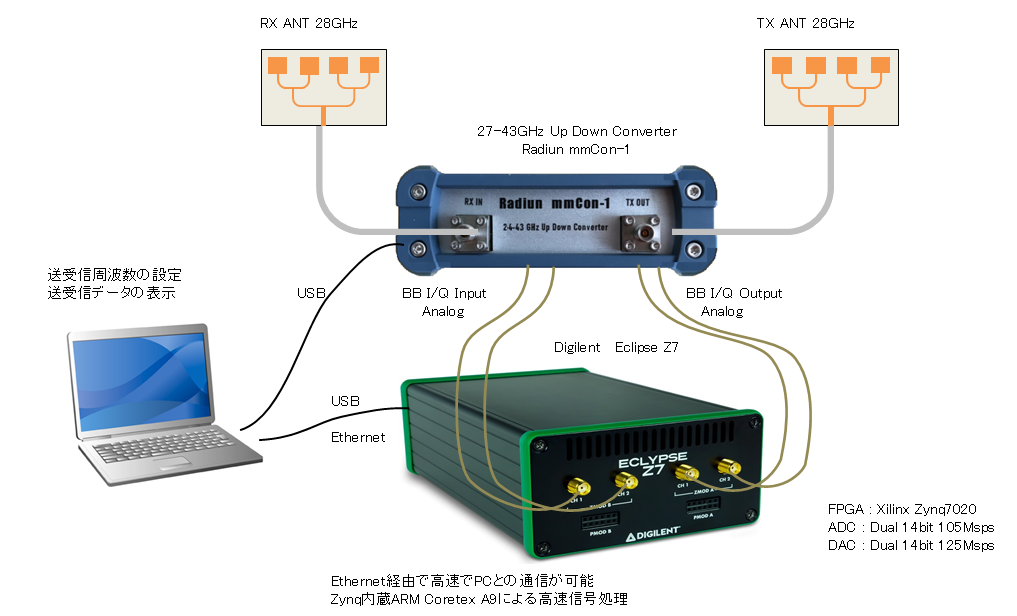

図4に示すのは，$100\mathrm{MHz}$以上の帯域の$I/Q$ベースバンド信号を生成したり復調したりできるECLIPSE Z7(Digilent製)とmz-mmcon1（生産中止品．後継機は z-mmcon2） の組み合わせです．ECLIPSE Z7は，ケース，A-Dコンバータ，D-Aコンバータボード込みで10万円以下です．Linuxも走るARM Dual Cortex-A9を内蔵するZynq-7020を搭載しています．

6GSPSの超広帯域通信の実験

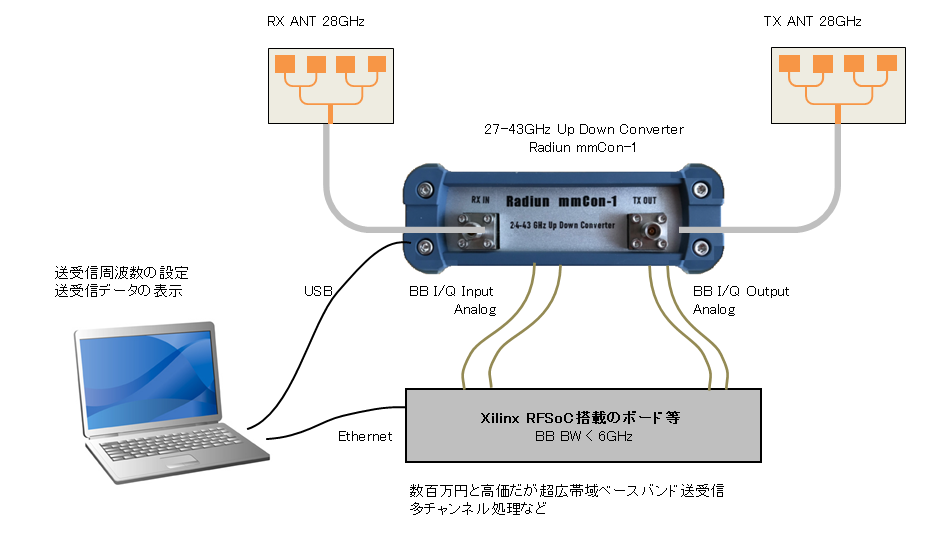

図5に示すのは，サンプリング周波数が$6\mathrm{GSPS}$のA-DコンバータとD-Aコンバータを内蔵するFPGA“RFSoC(ザイリンクス)”を搭載したSDRユニット SIMT6000(ADR Communication製)と組み合わせた例です．

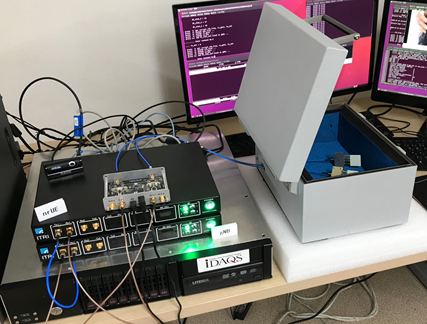

写真2は，多チャネル同時送受信が必要なローカル5G基地局を想定して，リアルタイム動画を$28\mathrm{GHz}$を使って伝送したときの実験のようすです．
