[キット・モジュール]
実験用27.5G-29.5GHzバンド・パス・フィルタ
MZ-mmBPF1

通過範囲 27G～31GHz，通過ロス －2dB@28GHz

概要

本製品は，28GHz帯を利用する超広帯域通信“5G”用に開発されたミリ波5G対応アップ・ダウン・コンバータ MZ-mmCon1の伝搬実験用バンド・パス・フィルタです．5G用ミリ波アンテナ(MZ-mmAnt1など)を使った28GHz帯の無線データ通信の伝搬実験に利用できます．MZ-mmCon1のRF受信端子(Rx)およびRF送信端子(Tx)とミリ波アンテナの間に挿入して使います．

通過範囲は27G～31GHz，通過ロスは28GHzで約－2dBです．技術適合証明は取得しておりません．本製品は電波暗室でご利用ください．

本製品は，ミリ波5G用のバンド・パス・フィルタ MMCB2528G5T-0001A3(TDK製)を実装した基板を内蔵しています．入出力端子である同軸コネクタは，145-0701-802(Cinch Connectivuty Solutions Jphnson)，ケースはMTB018-001(ミクロ工業)のカスタム品です．電波吸収体 MFHT200-75-S1を貼って，アイソレーションを高めています．

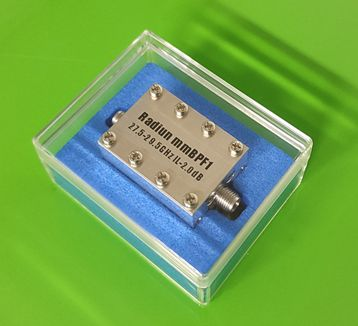

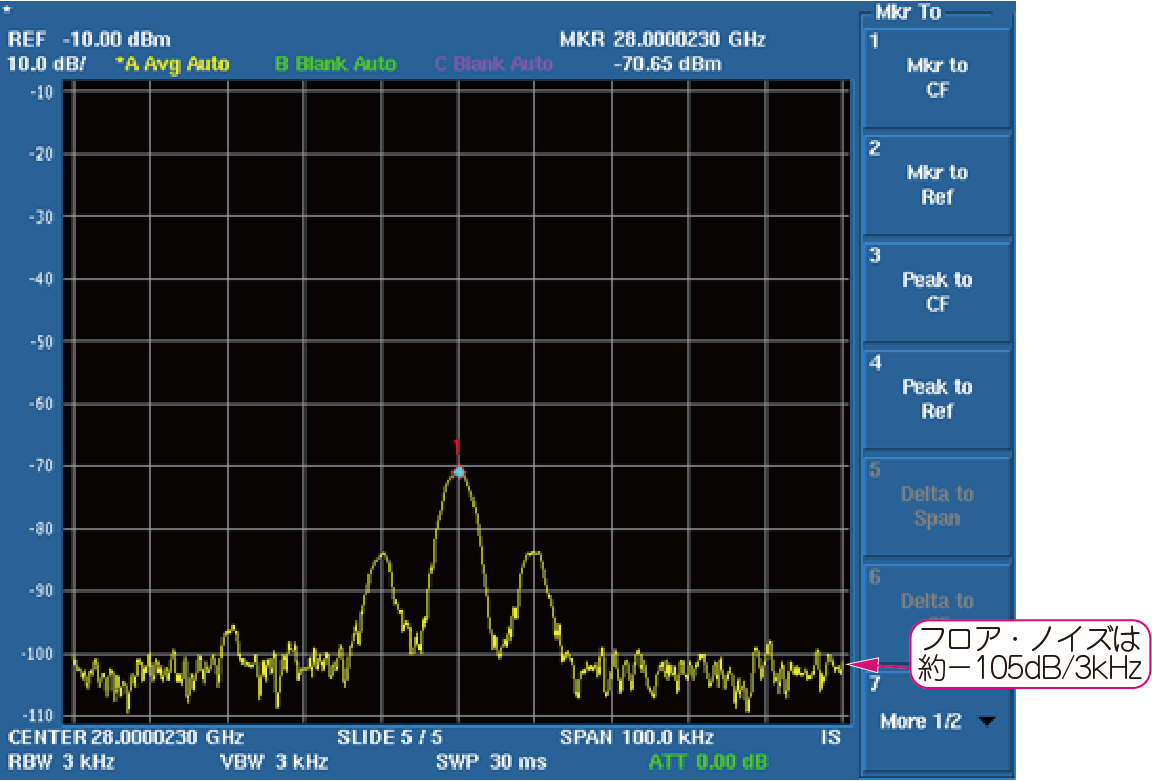

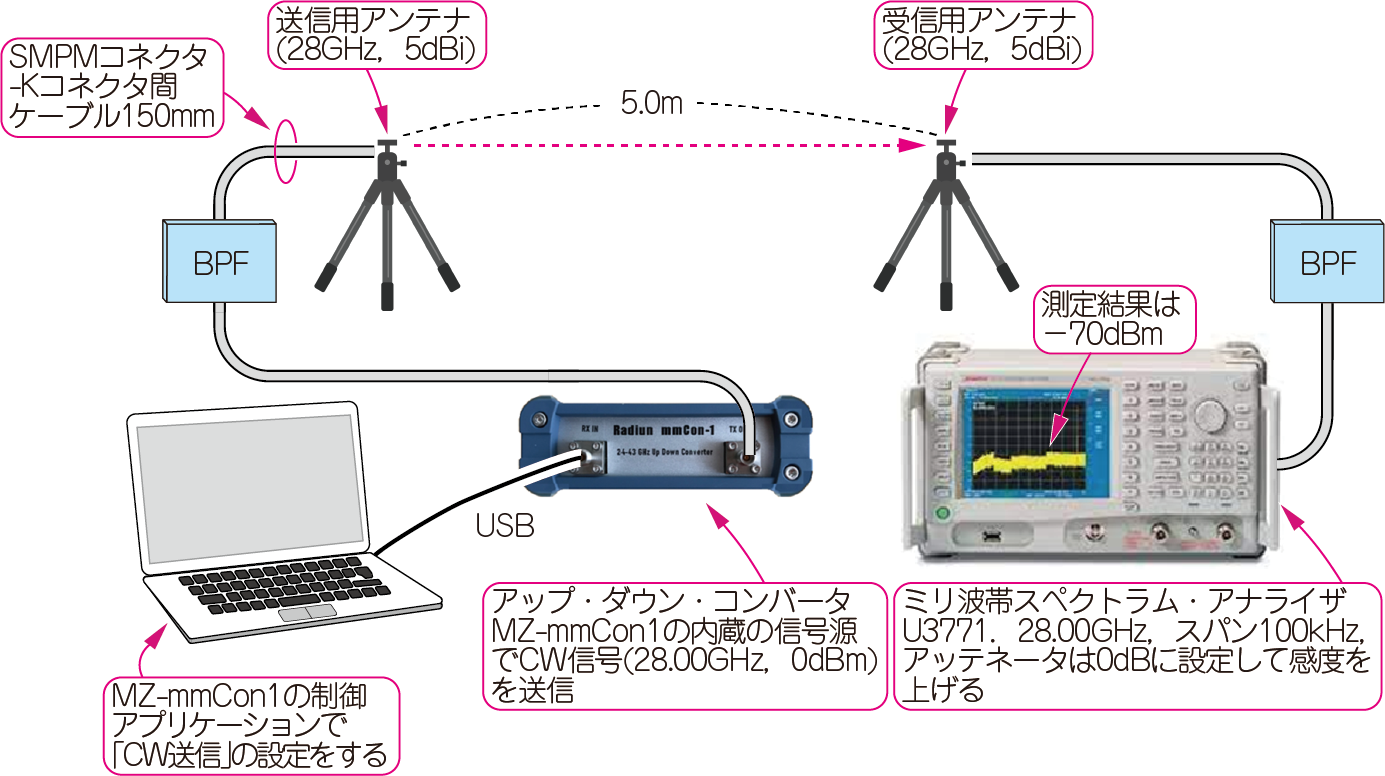

使い方例　ミリ波の伝搬実験

ミリ波帯のスペクトラム・アナライザが1台と，アップ・ダウン・コンバータ MZ-mmCon1が1台，実験用27.5G-29.5GHzバンド・パス・フィルタ MZ-mmBPF1が2台，実験用28GHzミリ波パッチ・アンテナ MZ-mmAnt1が2台あれば実験できます．

技術資料

  1. 開発元(Radiun社)紹介ページ「mmCon1用28GHz帯バンドパス・フィルタ mmBPF1」

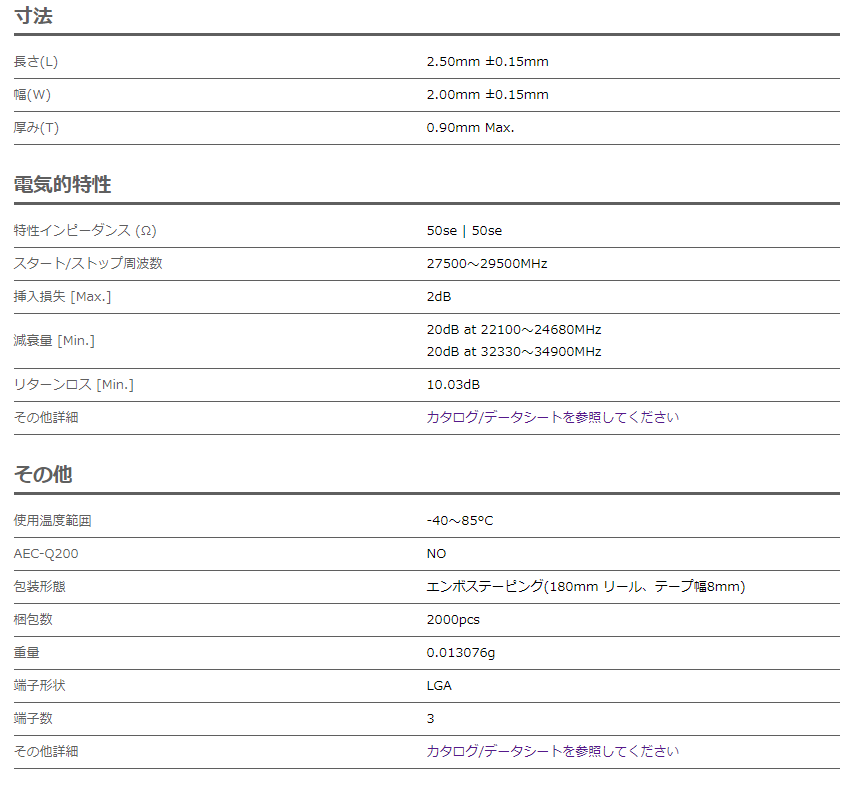

  2. ミリ波5G用のバンド・パス・フィルタ MMCB2528G5T-0001A3(TDK)のデータシート
  3. 5G時代の先進ミリ波ディジタル無線実験室[Vol.1　ミリ波の性質と広帯域通信の実験環境]
  4. 5G時代の先進ミリ波ディジタル無線実験室[Vol.8　初めての28GHzミリ波伝搬実験]
  5. 5G時代の先進ミリ波ディジタル無線実験室[Vol.9　帯域優先？精度優先？2種類の周波数変換方式]
  6. [キット・モジュール]ミリ波5G対応アップ・ダウン・コンバータ MZ-mmCon1

スペック

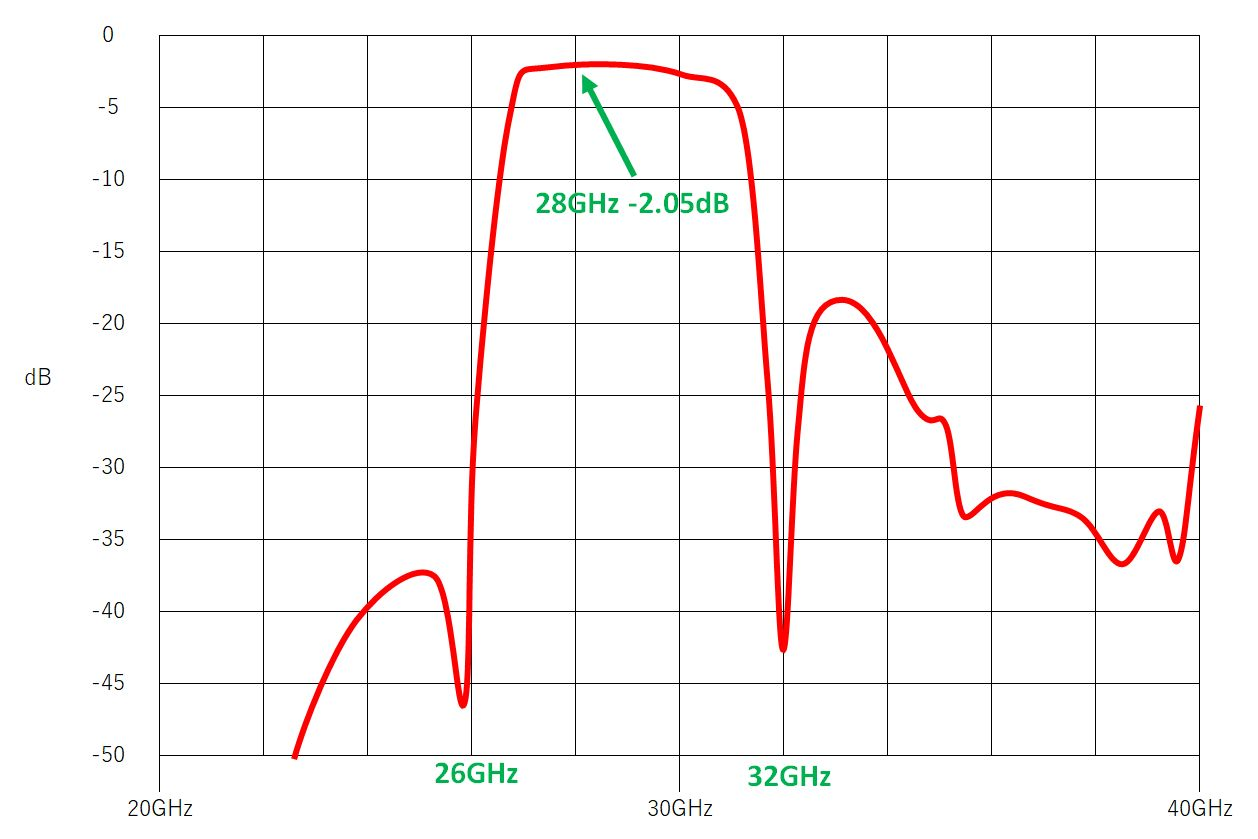

  1. 通過特性(実測)
    2. 通過範囲 27G～31GHz，通過ロス 28GHzで約－2dB
  2. 外径
    3. 35×25×16 mm
  3. 備考

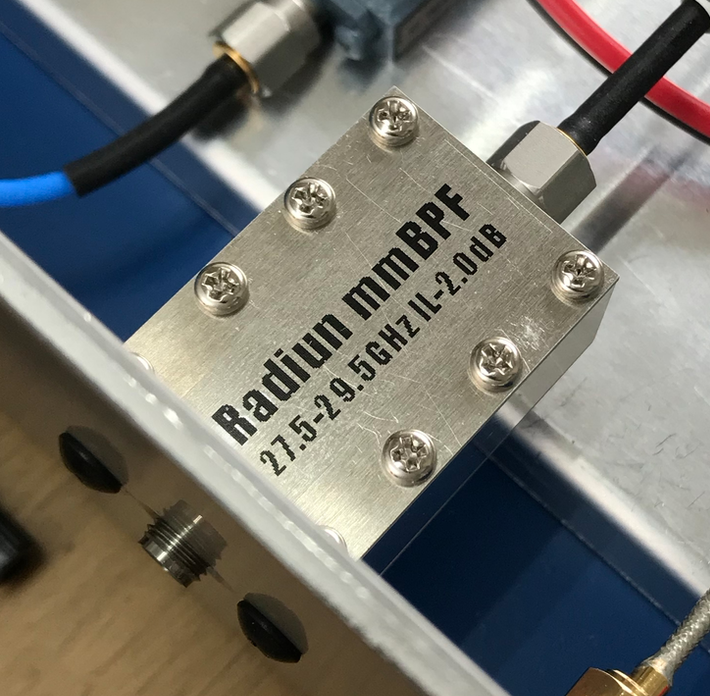

    4. ケース両端に2.92mmコネクタとM3ネジ穴が付いています．シャーシ・パネルに直接留めることができるため，大きなロスの原因となる貫通コネクタが不要です．下記の写真に3mm厚のアルミ・パネルに取り付けた例を示します．

    5G関連キット・モジュール

    1. ミリ波5G対応アップ・ダウン・コンバータ　MZ-mmCon1
    2. 実験用28GHzミリ波パッチ・アンテナ　MZ-mmAnt1
    3. 実験用800M～6GHz 広帯域90°ハイブリッド　MZ-Qhybrid
    4. 実験用27.5G-29.5GHzバンド・パス・フィルタ　MZ-mmBPF1
