ミリ波PLLシンセサイザICのC/N測定

今回，ミリ波PLLシンセサイザのC/N（キャリア対ノイズ比）を実測し，ADF5336とADF4372の動作比較を行いました． 測定対象は，mmcon1とmmcon2の2系統で，それぞれ同じ接続方式で構成しています． 信号源（SG）から1GHzのIF信号を出力し，それを入力として使用します． それぞれのmmconからはRF信号を出力し，ミリ波に対応したスペクトラム・アナライザでC/Nを測定しました．

RBW（分解能帯域幅）は1kHzに設定されていますが，実際のC/Nに換算するには1Hzベースで考える必要があります． スケールが異なるため，グラフ上で30dB下がって見える値が，実際の1Hz換算後のC/Nです． mmcon1とmmcon2の間では，C/Nの差が明確に観測されました．

周波数とVCO感度の関係

周波数設定は，1GHzのIFに対しローカルが28GHzとなっており，出力信号は27GHzと29GHzの2成分が生成されます． このうち，29GHzに着目しています． 29GHzを選択した理由は，28GHzローカルを加算した際の条件下でVCO（電圧制御発振器）の感度が関係しているためです．

電圧と周波数の特性によってVCOの感度は大きく変化します． ADF5336もADF4372も，それぞれ内部に4つのVCOをもち，周波数帯域に応じて切り替えて動作します． これにより階段状の周波数特性が形成されます． 階段の切り替わり位置は，別のVCOへの切り替えを意味します． このような構成はディスクリートでは困難ですが，IC実装により実現されています．

1つの物理VCOだけで全体をカバーする構成では，感度変動が大きくなります． 本比較では，感度が比較的安定した範囲を選定して測定しています． これが29GHzの測定条件における背景です．

測定結果とEVMへの影響

29GHzで比較した結果，mmcon1のC/Nは，ベストな条件にもかかわらず40dB程度低下して見えました． この数値は，変調波の種類や帯域幅によって見方が変わりますが，大まかにEVM（誤差ベクトル振幅）換算で1%程度に相当します． RBWが1kHzであることや，積分帯域の影響も考慮に入れる必要があります．

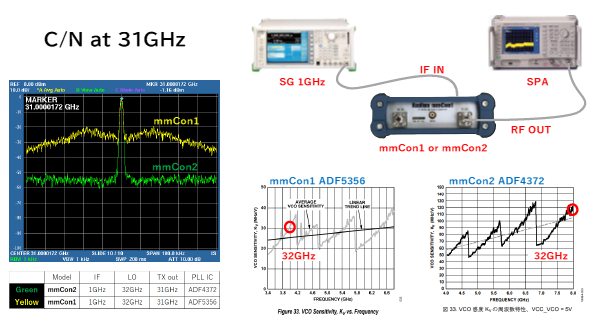

C/Nが40dB改善されると，スペクトラム・アナライザのフロアに到達し，測定限界に達します． mmcon2は，まさにこのような状態でした． 一方，感度が大きくC/Nが悪化しやすい条件（例：31GHz）でも測定を行いました． この場合，ローカルは32GHz，出力は31GHzで設定し，スペクトラム・アナライザの測定範囲限界に近づいています．

mmcon1のC/Nは大きく悪化し，5G通信の実験環境ではEVMの劣化が顕著でした． 28GHz帯域では問題ありませんが，32GHzでの運用には課題が残ります．

1. OFDM信号を帯域40MHzで通すと，C/Nの劣化がはっきりと見える
2. mmcon1では発振が発生するケースが確認された
3. mmcon2はスペアナのフロアに達しており，実力の評価が困難

以上のように，VCOの感度や周波数設定によるC/Nの差異は，EVMや通信性能に直接影響します． それぞれのシンセサイザの特性を理解したうえで，適切な帯域と条件で使用することが重要です．
