ミリ波PLLシンセADF4372の使い方

低エラー・レート広帯域SDR入門

ADF4372を用いたミリ波PLLシンセサイザの基礎と構成

ADF4372は，4GHzから8GHzまでの広帯域VCOを内蔵したPLLシンセサイザICです．外付け回路が非常に少なく，シンプルな構成で高周波の信号生成が可能です．5G関連の用途に適しており，122.88MHzを基本とした整数倍または分周クロックの出力要求に応える設計が可能です．

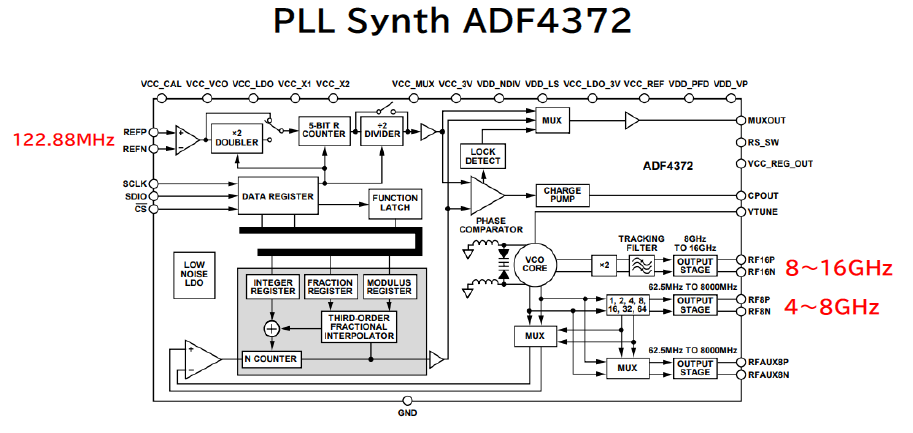

本ICはVCOや逓倍器，分周器を内部に統合しており，システム設計の簡素化に寄与します．具体的には，8GHzから16GHzの出力は逓倍ポートから，4GHzから8GHzの範囲はそのまま出力されます．制御にはSPIを用い，外部には主に以下の構成要素が必要です．

1. クリーンな電源の供給
2. チャージポンプ出力に対するノイズ除去用ラグリード・フィルタ
3. VCO制御電圧のためのRC構成フィルタ（部品数は4?5点程度）

ループ・フィルタの設計と調整

PLLシンセサイザにおけるループ・フィルタ設計は重要な工程です．チャージポンプ出力にはパルス性の強い信号が含まれ，多様なスプリアス成分が観測されます．これを平滑化し，$V_{CO}$に安定した制御電圧を与えるためには，適切な$R$と$C$構成が求められます．

従来はフィードバック制御モデルをLTspiceなどで構築し，AC解析やトランジェント解析を通じて最適設計を行ってきました．しかし近年，IC内部構成のブラックボックス化により，ビヘイビアモデルの作成が難しくなっています．そのため，メーカが提供するシミュレータの活用が主流となっています．

1. ADISimPLLのようなアプリを使うことで，ロックアップ・タイムやスプリアスの最適化が可能
2. 回路全体のロック時間短縮にも有効

パラメータ調整と実動作における注意点

ADF4372の動作が不安定またはスプリアスが目立つ場合，原因としてVCOそのものよりもループ・フィルタ設計の不適合が考えられます．チャージポンプの出力電流設定も，回路動作に大きく影響します．この電流値は，旧来のシンセサイザでラグリード・フィルタ直列抵抗を調整することと同等の意味をもちます．

他にも，リファレンス周波数の設定も影響因子です．特に低周波のリファレンスを用いる場合，ループ・フィルタの設計はさらに重要性を増します．単純なRC構成だけでなく，追加のポールを高域に設けるなどのテクニックにより，スプリアスの除去能力を強化することが可能です．

1. 高域でのもう1段のポール追加によりリジェクションを増大
2. 目標とするスプリアス領域に対して適切なカットオフ周波数の設定が重要

以上のように，ADF4372を用いたPLLシンセサイザの設計では，VCOの能力に加え，フィルタ設計とパラメータの調整が性能を大きく左右します．個別の条件に応じて，適切な設計アプローチを選択することが求められます．
