アナログ直交ミキサの弱点ローカル信号の漏れ

低エラー・レート広帯域SDR入門

アナログ直交ミキサの弱点

アナログ直交ミキサの最大の問題点は，乗算という演算処理をアナログ領域で行う点にあります． ミキサは周波数変換のために，入力信号とローカル信号を乗算する構成です． アナログ的に乗算を行う限り，乗算結果に誤差が発生することは避けられません． この演算誤差がシステム全体の性能に影響するため，重要な課題です．

I/Qバランスの不一致と直交誤差

アナログI/Qミキサでは，信号を$I$と$Q$の2成分に分けて処理します． ここで問題になるのが$I$と$Q$のバランスです． $I$側のゲインが大きく，$Q$が小さいというような不均等が発生することがあります． さらに，$I$と$Q$の直交性を保つためには，ローカル信号に90°の位相差を正確にもたせる必要があります． この位相精度が悪いと直交性が崩れ，変換後に不要なイメージ成分が残ってしまいます．

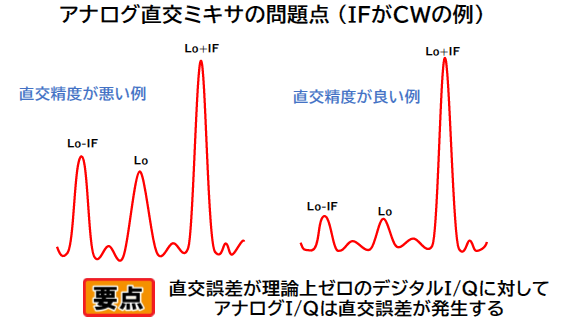

本来，ローカル＋IFの成分だけが出力に残って，ほかの成分は除去されるべきです． ただし直交精度が悪いと，ローカル-IF側の不要な成分も出力に現れます． このようなイメージ信号の漏れはシステムの誤動作や性能劣化の原因になります．

ローカル信号の漏れとその原因

アナログ・ミキサにはローカル信号の漏れ（ローカル・リーク）という現象もあります． これはDC成分に依存してローカル信号がそのまま出力に現れてしまう現象です． ローカル・リークの原因には以下のようなものがあります．

1. DCバイアスの残留によりミキサからローカル信号が出力される
2. バランス・ミキサの左右対称性が保たれていない
3. ローカル信号のアイソレーションが不足している

これらはアナログ構成の限界に由来しており，完璧に除去するのは困難です．

EVMとキャリブレーションの必要性

アナログ直交ミキサにおいて発生する直交誤差やローカル・リークは，システムの誤差ベクトル振幅（EVM）に直結します． 性能が良好な場合でも，イメージ抑圧比は45dB程度にとどまります． 40dB程度の抑圧比であれば，EVMはおおよそ1$\%$になります． この程度であれば，通信システムとしてぎりぎり許容される範囲です．

ただし，キャリブレーションを行わない場合，これよりはるかに悪化する可能性があります． 実際にディジタル変調を適用すると，誤差の影響が大きく，無視できないレベルに達します． このため，実運用ではアナログ・ミキサの特性誤差を補正するキャリブレーション処理が不可欠です．

ディジタルI/Q変換では，$I$と$Q$のレベル差も極めて小さいです． そのため，直交誤差がほとんど発生しません． 一方で，アナログ方式は広い帯域を処理できる利点がある反面，誤差の影響を考慮して使う必要があります． ユーザ側でキャリブレーションや補償手法を理解して適用する意識が求められます．

〈著：ZEPマガジン〉
