直交ミキサの2方式 ゼロIFとLow IF

低エラー・レート広帯域SDR入門

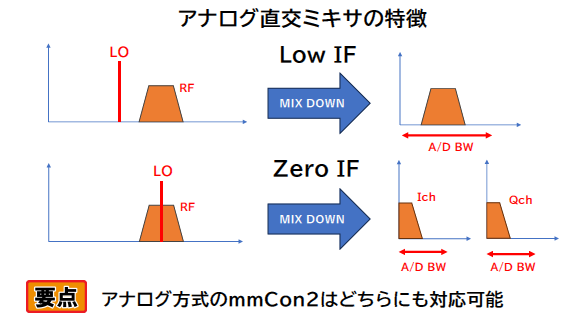

直交ミキサにおける2つのIF変換方式

無線通信やSDR（Software Defined Radio）における直交ミキサには，大きく分けて2つのIF（中間周波数）変換方式があります． 従来から使われているのは「Low IF（ローIF）」と呼ばれる方式です． これは，受信したいRF信号に対して，離れた周波数のローカル信号を混合し，その差分をIF信号として取り出します． この際，実際には正と負の両方の周波数成分が発生しますが，アナログ段階では片側だけを扱います． A-D変換後に，ディジタル信号処理によってI/Q成分に変換する必要があります． 一方，「Zero IF（ゼロIF）」方式では，RF信号と同じ周波数のローカル信号を使用し，直接I/Q変調を行います． このとき，ローカル信号としては90°ずれた正弦波とコ正弦波の2種類を用意し，IチャネルとQチャネルに個別に掛け算することで，ベースバンドのI信号とQ信号を独立に抽出します．

Zero IF方式の利点

Zero IF方式は，Low IFに比べていくつかの技術的な利点があります． もっとも大きな点は，出力されるベースバンド信号の帯域が半分で済むことです． これは，I信号とQ信号がそれぞれ独立しているため，片側の帯域だけで情報を構成できるためです． この構成により，次のような利点があります．

1. A-Dコンバータの必要帯域が半分で済む
2. 高性能なADを使う場合でも，扱える帯域が広がる
3. 高シンボル・レートの復調に有利
4. 全体のシステム負荷を抑制できる

I/Q信号をアナログで処理するためには，直交成分の整合性や位相ずれといった固有の課題もあります． しかし，A-D変換後にディジタル信号処理を適用することで，これらの誤差を補償する設計も可能です．
