直交IF変調ADMV1013の動作

低エラー・レート広帯域SDR入門

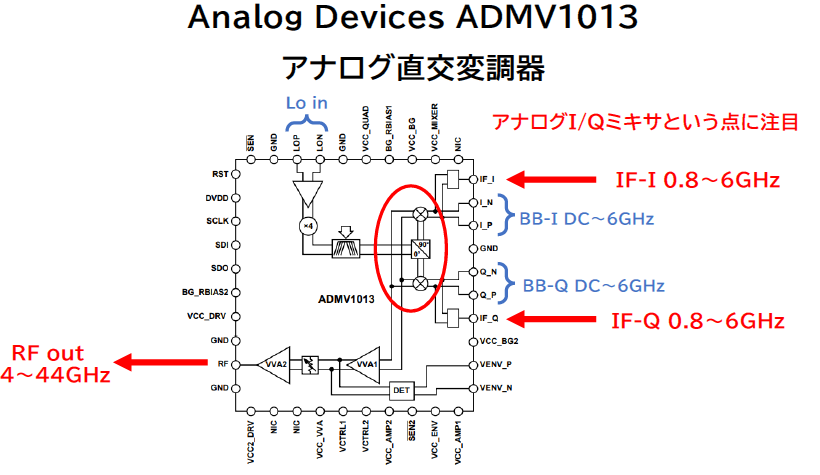

ADMV1013の基本構造と役割

今回採用したキー・デバイスはADMV1013で，mmcon1やmmcon2でも同じものを使用しています． このデバイスはアナログ直交変調器であり，直交IF変調を実現する重要な役割を果たします． なぜアナログ直交変調器を使うのかは技術的に重要なポイントです． 構造としては，IF入力ポートと，別にベースバンドのI/Q入力ポートがあり，それぞれ切り替えが可能です． 外観上は一体に見えますが，内部的には切り替え仕様で動作します．

IF信号の扱いと変調のしくみ

ミキサ部では，入力された信号が差動ミキサに注入されます． ここで信号はIチャネルとQチャネルにわかれます． ベースバンド側のQチャネルは差動信号として入るタイプと，シングルエンドのIF信号として入るタイプがあります． 本システムではIF信号を使用しています． IF信号の場合，動作帯域は少し狭まり，0.8GHzから6GHzまでです． この帯域はバラン性能の影響を受けますが，十分に広い範囲です． この範囲内の信号は無線機やUSRPのようなSDR機器から入力され，ミキシング・アンプによって24GHzから44GHzの高周波に変換されます．

ローカル信号とフィルタリング，信号監視

ローカル信号は外部入力で供給され，差動信号として4倍されます． 内蔵されている4段階のフィルタ・バンクでスプリアスの抑制を行い，最適なフィルタを選択可能です． ミキシング後のI/Q信号は可変ゲイン・アンプ（VGA）を経てレベル調整されます． ここから信号のエンベロープが取り出され，アナログ的にパワーの波形監視が可能です． このエンベロープは復調波ではなく，信号のパワー・レベルを正確に示します． この機能により，信号の状態をリアルタイムで監視できます．

ADMV1013の特徴と活用ポイント

1. IF入力とベースバンド入力の切り替え機能がある
2. 動作帯域は0.8GHzから6GHzと広い
3. 4段階の内蔵フィルタでスプリアスを抑制できる
4. ミキシング・アンプで24GHzから44GHzへ変換する
5. 可変ゲイン・アンプによるレベル調整機能がある
6. エンベロープ抽出で信号パワーの監視が可能

〈著：ZEPマガジン〉
