ウィルキンソン型パワー・ディバイダの基本構造と特性

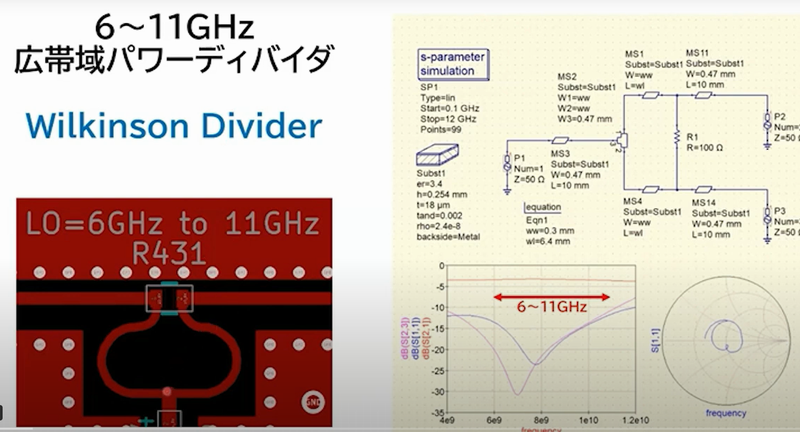

図1 ウィルキンソン・ディバイダは,高周波信号を2つに分配するマイクロ波回路.入力信号は等分に分配され,各出力ポートには約-3dBのパワーが到達する.画像クリックで動画を見る.または記事を読む.[著]加藤 隆志
詳細[VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計100の要点【セッション4】低エラー・レート広帯域ディジタル変復調回路の設計技術

ウィルキンソン・ディバイダは,マイクロ波回路において信号を2つに分配するための基本的な構成です.構成はシンプルで,マイクロストリップ線路と1本の100$\Omega$チップ抵抗からなります.この構造により,ロスレスに近い動作が可能です.

理論上,入力信号は等分に分配され,各出力ポートには約-3dBのパワーが到達します.実際には伝送路の損失により少し大きな損失が生じますが,高性能な基板材を使用することでこのロスを最小限に抑えることができます.

Rogers 4350B基板は,その誘電率やタンデル値($tan\ \delta$)の低さにより,広帯域かつ低損失な伝送が実現できます.具体的には,厚さ0.254mm,$tan\ \delta = 0.002$といったパラメータが設定されています.

構成と周波数設計のポイント

ウィルキンソン・ディバイダは,50$\Omega$の入力伝送路から分岐し,中央部で71$\Omega$の伝送路を経由して2つの出力に接続されます.この71$\Omega$区間の長さは,使用する周波数に応じて1/4波長($\lambda/4$)に設計されます.

両端は50$\Omega$の伝送路に戻り,中央の抵抗(100$\Omega$)で接続されます.この構成により,分配器としてだけでなく,出力間のアイソレーション特性も向上します.P2とP3間で反射が発生しても,互いに干渉しにくい設計です.

シミュレーション結果では,挿入損失が約3dB,アイソレーションはチューニング状態で最大30dBを記録しています.これは,SDR(Software Defined Radio)などで重要な低エラー・レートの伝送にも適した特性です.

高周波対応と設計上の注意点

チップ抵抗には1005サイズが使われています.導体長が0.57mm程度あるため,1桁GHz帯まではおおよそ問題なく使えます.ただし,10GHzを超える周波数帯では抵抗のインダクタンス成分が無視できなくなります.

高周波では,チップ抵抗が純粋な抵抗として働かず,寄生成分が影響します.対策としては以下のような工夫があります.

  1. 可能な限り小型サイズの抵抗を選ぶ
  2. プリント抵抗などの一体化構造を検討する
  3. 設計段階でパッドを配置し,調整を可能にする

ウィルキンソン・ディバイダでは,100$\Omega$抵抗が信号品質に絶対的な影響を与えるわけではありませんが,反射やアイソレーションの面で重要な役割を果たします.設計時には,これらの要素を加味して適切なサイズと配置を検討することが求められます.

広帯域化のための多段構成

設計対象の周波数帯を広げるには,$1/4\lambda$構成を複数段に重ねる方法が有効です.たとえば,1GHz~11GHzの帯域をカバーするには,中央の71$\Omega$区間を異なる長さで複数段設計し,それぞれ異なる中心周波数に最適化します.

この方式により,交代機構造を実現できます.各段の伝送特性が重なることで広帯域化され,SDRに必要なマルチバンド対応が可能になります.

シミュレーション環境と使用ツール

今回の設計と検証には,Qucs Studioを使用しています.Qucs Studioは,Sパラメータ解析を中心としたシンプルかつ実用的な回路シミュレータです.高価な商用ツールと比べると機能に制限はありますが,基礎的な動作確認や伝送路のモデリングには十分対応可能です.

測定結果との合成やマッチング特性の評価など,実用的な回路設計プロセスにおいて有効な支援ツールとして使用できます.
