HDL500行！ミニRISCマイコンの実力

処理速度DMIPS/MHzを測ってみる

Dhrystoneベンチマークの実行方法

本プロジェクトでは，HDL500行で構築したミニRISCマイコンを対象に，処理速度をDhrystoneベンチマークで評価しました．対象のCPUはRV32Iアーキテクチャで，命令数は非常に限定され，整数演算だけを実装しています．メモリ構成はROM，RAM，SDRAMを備え，クロック周波数は20MHzです．

Dhrystoneベンチマークの実行方法

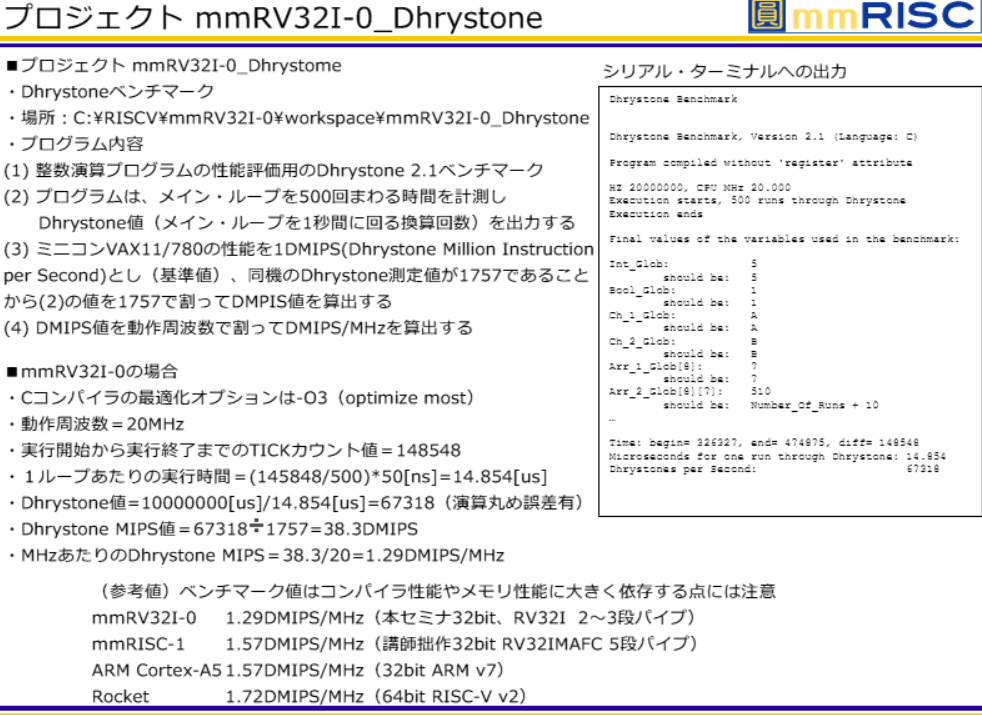

Dhrystone 2.1を用いて，メイン・ループを500回実行した時間を計測します．これにより，1秒間に回る換算回数を算出し，基準機VAX11/780の性能1DMIPSをもとに，マイコンのDhrystone MIPS値を計算します．計測ではインシステム・メモリ上で実行し，Cコンパイラは最適化オプション-O3を使用しました．

1. 500ループを実行する時間を計測
2. 1秒間の換算回数を算出
3. VAX11/780基準値1757で割ってDMIPSを算出
4. DMIPSを動作周波数で割り，DMIPS/MHzを算出

計測結果と評価

今回のミニRISCマイコンでは，1秒あたりのDhrystoneループ回数は67318で，DMIPS値は38.3DMIPSです．これを動作周波数20MHzで割ると，1.29DMIPS/MHzになります．比較として，講師作成のRV32IMAFC 5段パイプCPUでは1.57DMIPS/MHz，ARM Cortex-A5では1.57DMIPS/MHz，64bit RISC-V Rocketコアでは1.72DMIPS/MHzです．

CPUの命令数が少なく単純であるにもかかわらず，ミニRISCマイコンはこの程度の性能を示しています．整数演算だけの実装であり，除算命令も含まれていません．したがって，限られた命令セットでも実用レベルの処理性能が得られることが確認できました．

ベンチマークにおける注意点

DhrystoneやCoremarkの測定結果は，Cコンパイラの最適化やメモリ性能に大きく依存します．単純なベンチマーク値だけでCPUの性能を判断せず，用途や実行環境を考慮する必要があります．今回の測定でも最適化オプションを最大に設定し，整数演算性能を重点的に評価しています．

〈著：ZEPマガジン〉
