10Gbps時代の基板設計 USB TypeCコネクタの配線

良い例 vs 悪い例 差動信号の引き出し方

USB Type-Cと差動信号配線の重要性

10Gbps時代の基板設計では，高速信号の正確な伝送が求められます．その中心は「差動信号の配線技術」です．

差動信号とは，正相（$pL$）と逆相（$nL$）の2つの信号が互いに打ち消し合う形で伝送されるため，外部ノイズに強く，高い信号品質を確保できます．USB Type-Cコネクタは，これを最大限活用するために設計されており，高速伝送の要件に応じた配線設計が求められます．

USB Type-Cコネクタ設計の注意点

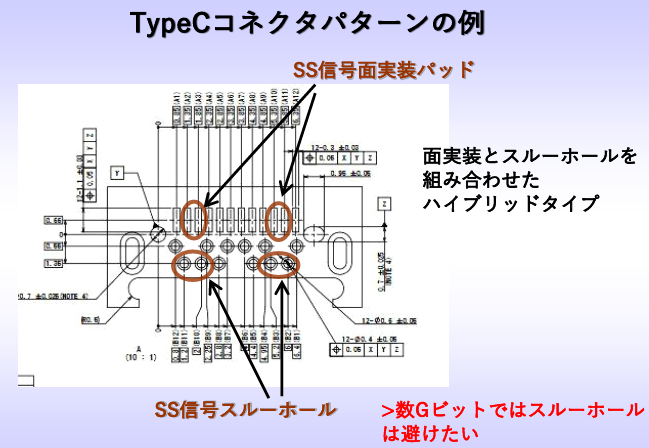

USB Type-Cコネクタは，SMD実装（面実装）が基本であり，スルーホールの使用は避けるのが定石です．スルーホールは高周波信号の伝送に適しておらず，信号損失や反射を引き起こす可能性があります．差動信号の近傍にノイジ・パターンを配置しないことも大切です．これにより，ノイズの影響を最小限に抑え，高品質な信号伝送を実現できます．

高速伝送パターン設計の基本

高速信号配線では，急角度の曲げやビアの使用を最小限に抑えることが基本です．急角度の曲げは信号の反射を引き起こし，波形のひずみを招きます．そのため，配線の曲げ角度は$\alpha \geq 135^\circ$が推奨されます．

ビアを通過する信号についても慎重に設計する必要があります．ビアの配置が適切でない場合，特性インピーダンスが変化し，信号品質が低下します．差動信号用のビアは，ペア間の対称性を維持するよう配置し，ビアのスタブ共振を防ぐ工夫が求められます．

差動信号のしくみと特性

差動信号は，正相信号（$pL$）と逆相信号（$nL$）の差分を利用して情報を伝達する方式です．この構造により，外部ノイズが同じ方向に影響を与えた場合でも信号の差分に影響を及ぼさないため，高い信号対ノイズ比（$SNR$）を実現できます．また，差動信号では信号の偶モード（$Z_{0odd}$）と奇モード（$Z_{0even}$）のインピーダンスが重要で，これらを適切に終端することで信号反射を防ぎます．

差動信号の設計要点

1. 特性インピーダンスの管理 差動インピーダンス（$Z_{diff}$）は，通常90$\Omega$（$\pm10\%$）が目標です．これを達成するためには，線幅（$w$），線間距離（$s$），および基板の誘電率（$\varepsilon_r$）を慎重に設定します．また，途中のインピーダンス不連続を最小限に抑えることが重要です．差動信号線がベタ層のスリットを跨がないようにして，特性インピーダンスの変動や信号反射を防ぐことも重要です．
2. 長さの一致
   差動ペア線の長さを揃えることで，信号のタイミングずれ（スキュー）を防ぎます．スキューが発生すると，ノイズ耐性が低下し，伝送エラーの原因になります．蛇行パターンで調整する際には，送信側（TX）で行うことが推奨されます
3. 配線の配置
   差動信号線の近傍にはノイズ源を配置せず，グラウンド（グラウンド）層を適切に設けます．また，ベタ層を跨ぐことを避けることで，特性インピーダンスの変動を防ぎます
