電圧の遷移が速いほど高調波が大きい

プリント基板EMC Q＆A

高調波と遷移時間の関係

ディジタル回路ではクロック信号や制御信号として矩形波が広く用いられています．矩形波は時間領域では単純な繰り返し波形ですが，周波数領域に変換すると複数の正弦波の集合として表されます．これを説明するのがフーリエ級数展開です．クロック信号の基本波を中心に高調波が分布するため，そのレベルを把握することはEMC設計に直結する重要な要素です．

高調波と遷移時間の関係

矩形波のスペクトルは理想的には無限に続きますが，実際の信号は有限の立ち上がり時間や立ち下がり時間をもっています．これらの遷移時間が短いほど高周波成分が強調され，高調波の振幅が大きくなります．クロック信号が10MHz，電圧振幅3.3Vの場合を考えると，第5次高調波の実効値は数百mV程度になります．遷移時間を制御しないと，この高調波が基板の放射ノイズの原因になります．

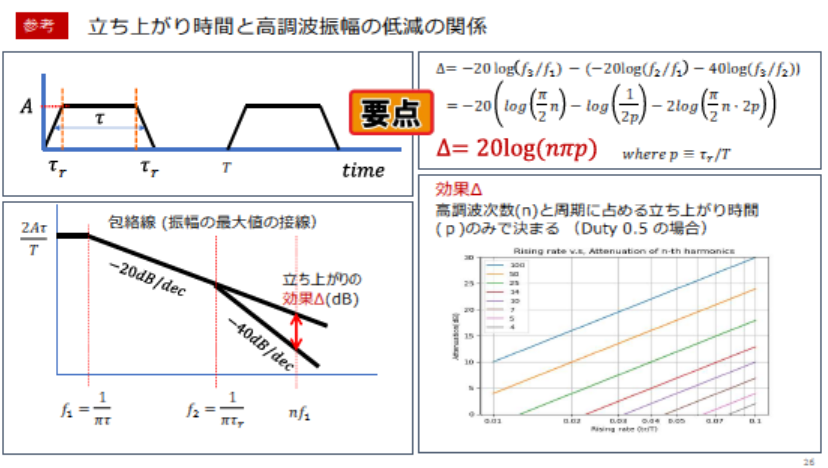

遷移時間を表すパラメータを$τ_R$とすると，高調波レベルは$τ_R$とクロック周期$T$との比で大きく変化します．遷移が急峻で$τ_R$が小さいと，高次の成分までエネルギが広がります．逆に$τ_R$を大きくすると，比較的低い次数から減衰が始まり，高次の高調波が抑制されます．

高調波の近似的な見積もり

矩形波をフーリエ展開すると，基本波を$V_{1}$とすると第$n$次高調波の振幅は$V_{1}/n$で近似できます．さらに実効値に換算すると係数$\sqrt{1/2}$がかかります．簡単な計算例を挙げると次のようになります．

1. クロック信号の振幅を基準電圧とする．
2. 第1次高調波は振幅に係数をかけることで求める．
3. 実効値はさらに$\sqrt{1/2}$をかけて算出する．
4. 第$n$次高調波は第1次の値に$1/n$をかけて見積もる．

この近似により，遷移時間が十分短い場合の高調波レベルを大まかに把握できます．10MHzクロック，3.3V振幅で第5次高調波を考えると，実効値はおよそ300mV程度と見積もれます．

デューティ比と高調波成分

クロック信号のデューティ比も高調波分布に影響します．デューティ比が0.5の場合は奇数次高調波だけが現れます．デューティ比がずれると偶数次の高調波が出現し，スペクトルの形状が変わります．標準的なロジック信号ではデューティ比が0.5で設計されていることが多いため，奇数次の高調波に注目することが重要です．

プリント基板設計への示唆

ディジタル信号の高調波は，基板配線の長さや電源・グラウンドの構成により放射ノイズとして現れます．高調波を抑制するには以下のような設計指針が有効です．

1. 配線を短くし不要なループを避ける．
2. シールドや終端抵抗で高調波成分の伝搬を抑制する．
3. クロックの立ち上がり時間を適切に制御して高次成分を抑える．

遷移時間が速いほど高調波が大きくなり，EMIの原因になります．遷移の制御は信号品質とEMCの両立を図る上で欠かせない技術です．
