セラミック・キャパシタのESLとは


プリント基板EMC Q＆A

インダクタンスと電流ループ

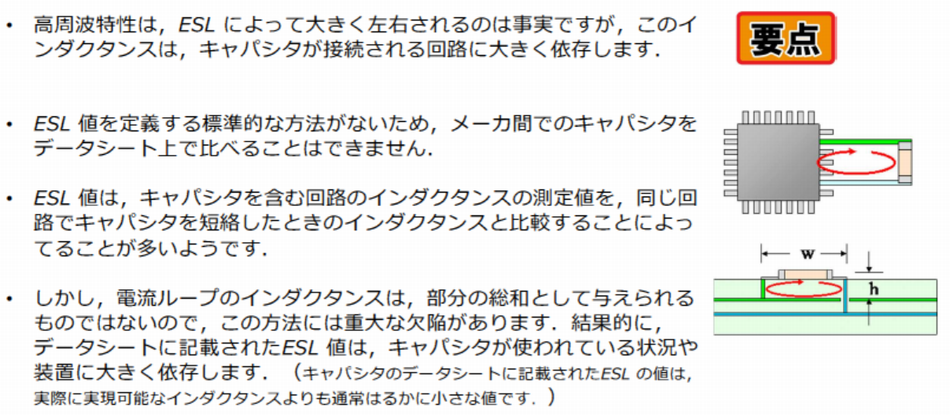

図1　ESLはキャパシタ単体の固有値ではなく，キャパシタが接続される回路構成や電流ループによって大きく変化する．画像クリックで動画を見る．または記事を読む．［著］櫻井秋久
詳細：［Book/pdf］デシベルから始めるプリント基板EMC即答200

表面実装型セラミック・キャパシタのデータシートには「等価直列インダクタンス（ESL：Equivalent Series Inductance）」という値が記載されていることがあります．ESLはキャパシタの高周波特性に影響する要素としてしばしば取り上げられますが，データシートに記載された数値をそのまま設計に反映するのは正しくありません．なぜなら，このインダクタンスはキャパシタ単体の固有値ではなく，実際にはキャパシタが接続される回路構成や電流ループによって大きく変化するからです．

ESL値がもつ制約

データシートに記載されたESLの値にはいくつかの制約があります．まず，ESLを定義する標準的な方法が存在しないため，メーカ間で比較しても意味がありません．多くの場合，以下のような測定方法が用いられています．

  1. キャパシタを含む回路のインダクタンスを測定する
  2. 同じ回路でキャパシタを短絡し，再度インダクタンスを測定する
  3. 両者の差分をESLと定義する

この方法は一見合理的に見えますが，電流ループのインダクタンスは単純な部分の総和では表現できません．そのため，この定義には根本的な欠陥があります．結果的に，データシートに示されるESL値は実際の実装環境で実現される値よりもかなり小さいことが多いです．

インダクタンスと電流ループの関係

インダクタンスは要素単体ではなく，電流ループ全体の形状や長さ，配線の取り回しに依存します．キャパシタの取り付け位置やビアの配置などもループ・インダクタンスに強く影響します．そのため，キャパシタのESLを部品カタログ上の数値で議論するのは不正確です．実際の設計では，キャパシタを実装した際に形成される電流経路を考慮する必要があります．

設計における実際の指針

ESLを設計で活用する際の指針は次のとおりです．

  1. データシートのESL値を絶対的な基準としない
  2. インダクタンスは電流ループで決まるという理解をもつ
  3. 配線の長さやビア配置を短くし，ループ面積を小さくすることで高周波特性を改善する
  4. 複数のキャパシタを分散配置してループ・インダクタンスを低減する

セラミック・キャパシタの高周波特性を設計で正しく扱うためには，ESLを部品単体の特性として捉えるのではなく，回路全体の一部として評価することが重要です．実装環境に依存する性質を理解しておくことで，安定した回路動作に寄与します．

． 〈著：ZEPマガジン〉
