リボン・ケーブルの放射電界強度


プリント基板EMC Q＆A

リボン・ケーブルの放射抑制策

図1　平行なリボン・ケーブルに意図的にグラウンドを追加すると不平衡が上がり放射が低減される．画像クリックで動画を見る．または記事を読む．［著］櫻井 秋久
詳細：［Book/pdf］デシベルから始めるプリント基板EMC即答200

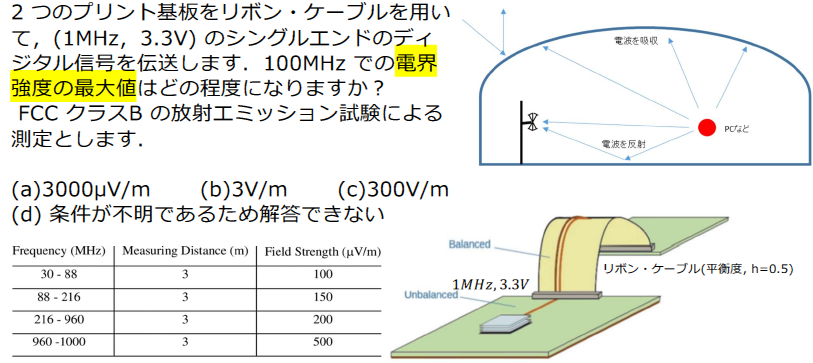

2つのプリント基板をリボン・ケーブルで接続し，1MHz，3.3Vのシングルエンドディジタル信号を伝送します． リボン・ケーブルは完全平行で，流れる電流も各線路で同じです． この条件下で，100MHzにおける電界強度の最大値を求めます． FCCクラスBの放射エミッション試験による測定が基準です．

コモン・モード電圧の発生

プリント基板はシングルエンドで不平衡，リボン・ケーブルは平衡線路です． 接続部ではプリント基板の駆動電圧15mVの半分，すなわち7.5mVのコモン・モード電圧$V_{cm}$がリボン・ケーブルを駆動します． リボン・ケーブルは平行度0で，各線路の電流は同じ，したがって$H=0.5$になります．

高調波と放射抵抗

1MHzの矩形波信号の基本波振幅は実効値で約1.5Vです． 100MHzの高調波は基本波の1/100で15mVです． コモン・モード電圧7.5mVがアンテナ構造に入ると，放射抵抗72$\Omega$で放射電力を求めることができます． 共振条件を考慮し，アンテナ・ゲインを1.6，グラウンド面からの反射を最大2倍とすると，電界は約69μV/mと算出されます．

信号の立ち上がりと高調波抑制

信号遷移時間を0秒とした場合の電界ですが，遷移時間を80nsにすると，100MHzの高調波振幅は28dB低下します． このため，100MHzでFCCクラスBの放射限度を超えることはありません． 等価的に計算すると，電力$P_W$から電力密度$4\pi R^2$を考慮し，磁界とのポインティング・ベクトル計算を組み合わせることで，2886μV/m，70dBと評価できます．

リボン・ケーブルの放射抑制策

平行なリボン・ケーブルに意図的にグラウンドを追加すると不平衡が上がり，小信号電圧が下がります． これにより放射が低減されます． さらに裏面にグラウンド面を追加すると，リボン・ケーブルの不平衡がさらに上がり，放射抑制効果が向上します． フレキシブル・ケーブルでも同様に対策が可能です．

理解のポイント

  1. リボン・ケーブルは完全平行線路で，電流は各線路で同じ
  2. プリント基板はシングルエンドで不平衡，接続部で$V_{cm}$が発生
  3. 100MHzの高調波振幅は基本波の1/100で15mV
  4. 放射電力は放射抵抗72$\Omega$とアンテナ・ゲインを考慮して評価
  5. 信号立ち上がりを長くすると高調波が28dB低下し，FCCクラスB基準をクリア
  6. グラウンド追加によりリボン・ケーブルの放射抑制が可能
