差動が同相に変換される1つの条件


プリント基板EMC Q＆A

伝送線路の電気的な平衡度が変化した場合だけ

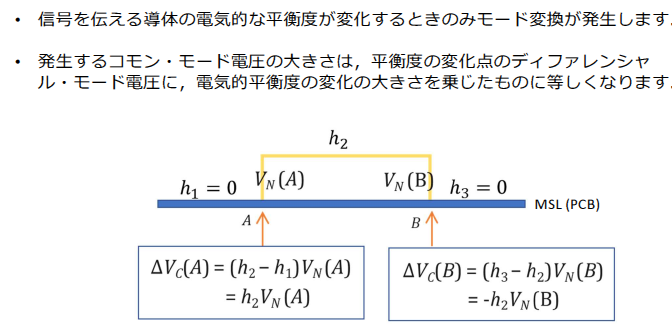

図1　ディファレンシャル・モード信号がコモン・モードに変換されるのは，伝送線路の電気的な平衡度が変化した場合に限る．画像クリックで動画を見る．または記事を読む．［著］櫻井秋久
詳細：［Book/pdf］デシベルから始めるプリント基板EMC即答200

ディファレンシャル・モード信号がコモン・モードに変換されるのは，伝送線路の電気的な平衡度が変化した場合だけです．特性インピーダンスを合わせても反射は発生しますが，コモン・モードには変わりません．平行度の変化が唯一の条件です．日本の岡山大学では20年ほど前にこの現象を発見し，学会で発表しています．発生するコモン・モード電圧の大きさは，平衡度の変化点のディファレンシャル・モード電圧に，電気的平衡度の変化の大きさを乗じたものに等しいです．この研究はEMC分野で非常に重要な発見です．

平行度と不平行度の概念

平行度は，信号線がグラウンドに対して電気的に同じ条件をもつ状態です．不平行は信号線とグラウンドの間で条件が揃っていない状態で，PCBの場合，広いグラウンド面と短いトレースを断面で見たときに不平行が発生します．不平行線路にも程度の差があり，完全な不平行もあれば部分的な不平行もあります．

電流分配率の役割

電流分配率は，コモン・モード電流が信号線とグラウンドに流れる割合です．両線路に同じ大きさの電流が流れると0.5，一方だけに流れると0です．平衡線路は0.5，完全な不平行線路は0です．電流分配率はコモン・モード電圧の大きさと位置を評価する上で重要です．

不平衡度パラメータと評価方法

不平衡度パラメータ（電流分配率: $h$）は，伝送線路の平衡度の変化量を示す指標です．ディファレンシャル・モードがコモン・モードに変換される状況を定量的に評価できます．

  1. 平衡線路：両線路に同じ電流が流れる状態で$h = 0.5$
  2. 完全不平衡線路：一方だけに電流が流れる状態で$h = 0$
  3. 不平衡度の変化点：平衡線路が部分的に不平衡になる箇所

このパラメータにより，コモン・モード電位の大きさと発生位置を定量的に決定できます．ディファレンシャル信号の設計では，平行度の維持と電流分配率の管理が重要で，PCBの構造や導体配置を最適化することで，コモン・モード変換を最小限に抑えることが可能です．
