誘電体の厚みと特性インピーダンス


プリント基板EMC Q＆A

配線幅と高さの関係

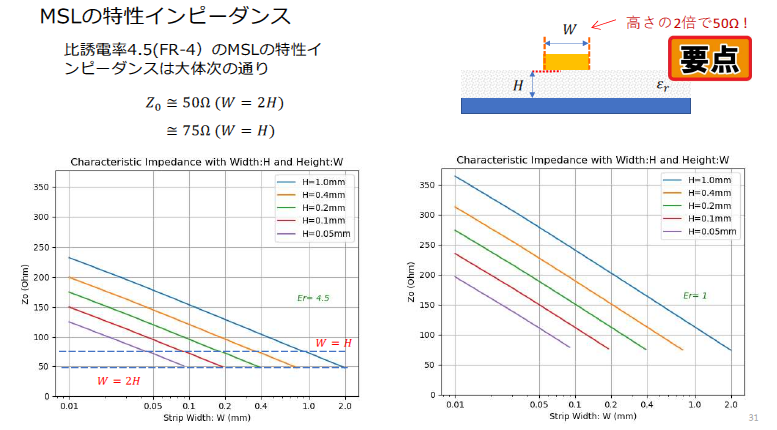

図1　基板材の比誘電率が高いほど，同じ配線構造でもインピーダンスは低くなる．信号伝搬速度や反射特性にも影響がある．画像クリックで動画を見る．または記事を読む．［著］櫻井秋久
詳細：［Book/pdf］デシベルから始めるプリント基板EMC即答200

プリント基板のEMC設計では，配線の特性インピーダンスを理解することが重要です． 特性インピーダンスは配線の幅や厚み，使用する誘電体の比誘電率によって決まります． この理解により，信号の反射や放射ノイズの抑制に役立ちます．

配線幅と高さの関係

プリント基板の表層配線では，配線の幅が電流が帰還する面からの高さの約2倍である場合があります． この場合の特性インピーダンスは，一般的に50$\Omega$です． 配線幅と高さの比は特性インピーダンスの基本的な決定要素で，設計段階で確認が必要です．

比誘電率が異なる材料を使用すると，同じ幅と高さでも特性インピーダンスは変化します． FR4のようなガラス・エポキシ材料では，比誘電率が約4.5であり，密度や材質によってインピーダンスが変わります． そのため，設計時には材料の特性を考慮することが重要です．

比誘電率と特性インピーダンス

特性インピーダンスは誘電体の比誘電率に大きく依存します． 比誘電率が高いほど，同じ配線構造でもインピーダンスは低くなります． これにより，信号伝搬速度や反射特性にも影響があります．

設計上のポイント

  1. 配線幅と高さの比：幅が高さの2倍の場合は50$\Omega$を目安
  2. 使用材料の比誘電率：FR4では約4.5でインピーダンスに影響
  3. 密度の高い誘電体：インピーダンスが低くなるため設計に反映
  4. 設計段階での確認：配線幅，高さ，材料特性を考慮して調整

このように配線の幅と高さ，誘電体の比誘電率を理解することで，プリント基板の特性インピーダンスを把握できます． 信号の反射や放射ノイズを抑える設計に役立ちます．
