差動と同相 電流は2種類


プリント基板EMC Q＆A

ディファレンシャル・モード電流とコモン・モード電流を区別する

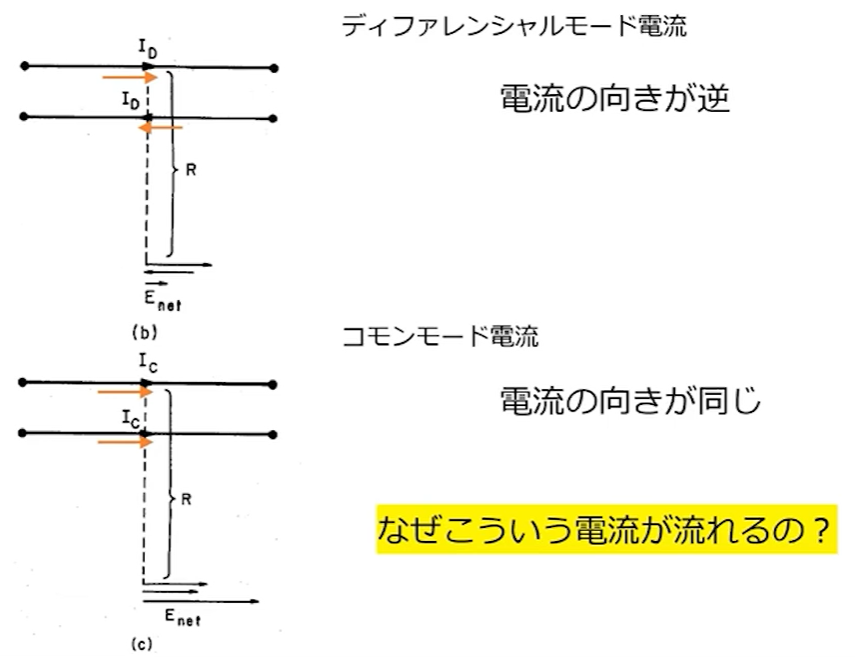

図1　ディファレンシャル・モード電流とコモン・モード電流を区別して理解することが，不要なノイズを抑える基板設計の必須事項．画像クリックで動画を見る．または記事を読む．［著］櫻井秋久
詳細：［Book/pdf］デシベルから始めるプリント基板EMC即答200

プリント基板におけるEMCの議論では，信号線とグラウンド面の間に形成される電界が重要です．高速信号が流れる場合，その電界の分布や電流の流れ方が電磁放射の大きさに直結します．特に注目すべき概念としてディファレンシャル・モード電流とコモン・モード電流があります．これらを区別して理解することは，基板の設計段階で不要なノイズを抑えるうえで必須です．

ディファレンシャル・モード電流とコモン・モード電流

ディファレンシャル・モード電流とは，2本の伝送線路を想定したときに，一方が信号の往路，もう一方が復路として機能し，互いに逆向きの電流が流れる現象です．たとえばクロック信号がロジック回路から出力される場合，帰路電流は基板内のグラウンド面を通って戻ります．この往路と復路が対になって動作する状態がディファレンシャル・モード電流です．

コモン・モード電流はその逆で，複数の線路に同じ方向の電流が流れる現象を指します．原因はさまざまですが，信号とグラウンドのインピーダンス不整合や基板の配線バランスの乱れが引き金になることが多いです．コモン・モード電流は外部に放射されやすく，EMIの原因になります．

電磁放射に与える影響

ディファレンシャル・モード電流は，2本の線路に逆方向の電流が流れるため，発生する電磁界が互いに打ち消し合う方向に作用します．その結果，基板から外部に放射される電磁波は小さく抑えられる傾向があります．これに対してコモン・モード電流は線路間で加算されるため，基板全体からの放射が増加する特性があります．

電流の流れを正しく理解するためには，線路とグラウンド面との結合度合いや，信号のリターン・パスの確保を常に意識する必要があります．グラウンド面の分断やビアの配置が不適切な場合，ディファレンシャル・モード電流がコモン・モード電流に変換され，放射ノイズを増大させることもあります．

基板設計における注意点

  1. 信号線のペアはできるだけ近接させる
  2. 広いグラウンド・プレーンを確保する
  3. リターン・パスが途切れないようビアやスリットを配置する
  4. 高速クロック信号の配線は線路長や経路を揃える

これらの工夫によってディファレンシャル・モード電流が維持されやすくなり，コモン・モード電流の発生を抑えることができます．基板内の電界分布を理解することは，設計段階でのノイズ抑制に直結する重要な観点です．

動画を見る，または記事を読む
