［VOD/KIT/Book］PICマイコンオールイン1日学習キット

PIC16F18313/ESP-WROOM/デバッガ/センサ各種/LCD/ブレッドボードほか

関連製品：［VOD/KIT］PICマイコンオールイン1日学習キット
関連製品：［VOD/Pi KIT］ラズベリー・パイで学ぶLinux＆Pythonプログラミング超入門
関連製品：［VOD/KIT］ラズベリー・パイで学ぶLinux＆Pythonプログラミング超入門
関連製品：［VOD/Pi KIT］ラズパイ×Node-REDで作ろう！IoTアプリ開発入門
関連製品：［VOD/KIT］ラズパイ×Node-REDで作ろう！IoTアプリ開発入門
関連製品：［VOD/KIT］STM32マイコン＆Wi-Fiモジュールで学ぶ C/C++プログラミング入門

概要

本VOD製品では，内蔵周辺モジュールの種類や機能が大幅に拡張された8ピンPICマイコンの使い方やプログラミング技術を学びます．プログラム開発環境やCコンパイラは最新のものを使います．

MPLAB Code Configurator(MCC)は，GUI画面で設定するだけで周辺モジュールの初期化関数や制御用関数をC言語で自動生成してくれるツールです．本ツールを利用すると，レジスタの設定をデータシートで調べることなく，プログラミングができるので，初心者でも簡単に使えます．

実習ではLED点滅から初めて，センサ類や液晶表示器の接続と進め，最終的にWi-Fiモジュールを使ってセンサ情報をクラウドにアップしグラフを作成します．これをインターネットに公開するというIoTの初級編まで進めます．

キットに加え，5時間を超えるプロの技術者による丁寧な解説ビデオと，177頁の講義キスト，実習用ソースが同梱されています．

同梱の説明書(下記)には，講義ビデオや講義テキストの視聴を可能にするパスワードが記載されています．

本製品のすべての映像，画像，文書テキスト，ソースコードは著作権法によって厳格に守られています．無許可の転載，複製，転用は法律により罰せられます．

本VOD製品では，講義テキストとして「改訂新版 8ピンPICマイコンの使い方がよくわかる本（技術評論社）」も使用します．本書籍をお持ちの方は，次の製品がおすすめです．
［VOD/KIT］PICマイコンオールイン1日学習キット

特徴1. 工具は不要！すぐに実習を始められるパーツセット

8ピンDIP PICマイコン PIC16F18313-I/SP
MPLAB Snapインサーキットデバッガ
Wi-FiモジュールESP-WROOM-02D＆変換基板
液晶モジュール
ブレッドボード4枚
加速度センサ・モジュール
環境センサ
パーツ類
ブレッドボード4枚
マイクロUSBケーブル
電源アダプタ

※本製品には，上記のパーツセットに加え，「改訂新版 8ピンPICマイコンの使い方がよくわかる本（技術評論社）」が付属されます．

特徴2. 充実の講義ビデオ(330分)＆テキスト(177頁)

講義　PICマイコンとPIC16F1ファミリの概要

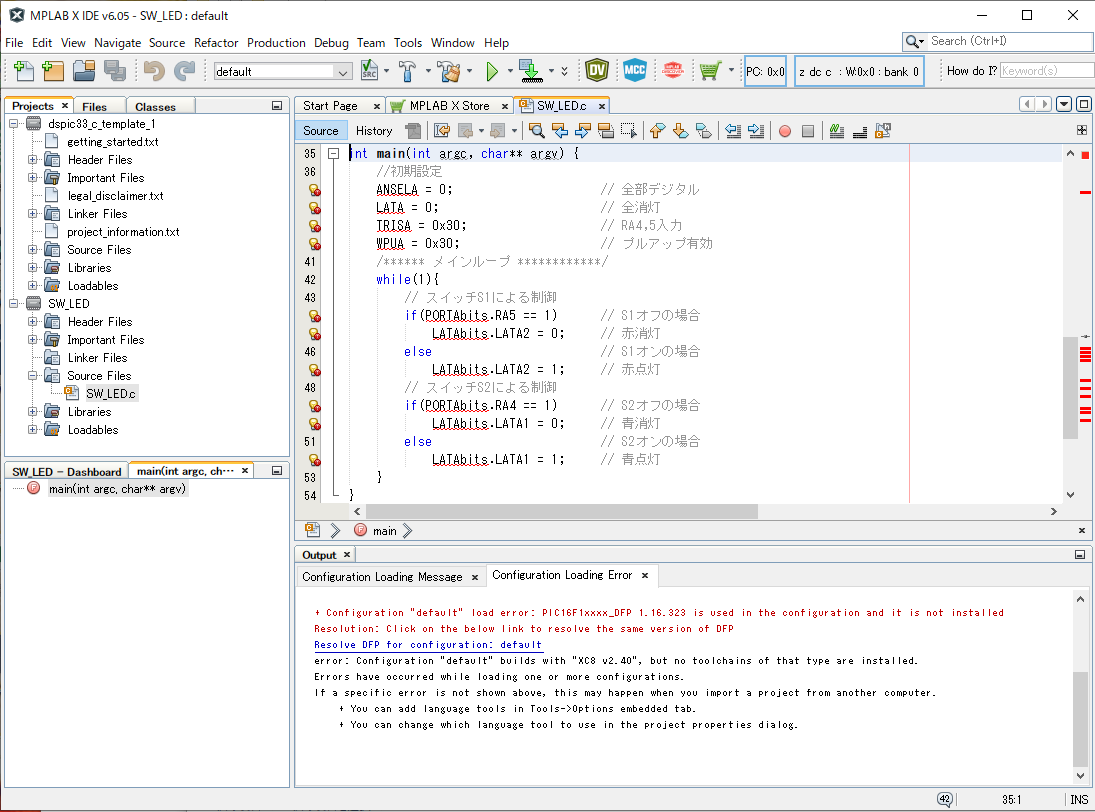

実習(1) プログラミング開発環境MPLAB X IDEの使い方

実習(2) MCCとタイマ，割り込みの使い方

実習(3) シリアル通信の使い方

実習(4) A-Dコンバータの使い方

実習(5) IoTターミナルの製作

特徴3．実習用ソースコード

自分の手でソースコードを入力することはとても重要ですが，慣れるまでは，なかなか思うように動いてくれないものです．入出力ピンの制御/タイマと割込み/シリアル通信/液晶表示/センサ計測/IoTなどのサンプル・ソースコードを提供します．

講演の目標

MCC上で内蔵周辺モジュールを使い，より高度なプログラムを容易に開発できるようになる
IoT用エッジ・デバイス開発の基礎を習得できる

受講対象

PICマイコンによるプログラミングを経験してみたい方
開発環境MPLAB X IDEやコード自動生成ツールMCCの使い方を習得したい方
PICマイコンを使って電子回路を作ってみたい方
PICマイコンとWi-FiモジュールでIoTシステムを構築してみたい方

あると望ましい予備知識

初級レベルのC言語プログラミング

実習に必要なパソコンやソフトウェア

Windows OS搭載のパソコン．メモリ8GB以上が望ましい
MPLAB X IDE V6.0.x
MPLAB XC8 Compiler V2.xx
MPLAB Code Configurator v5.x
Google Chrome
Tera Term

本製品を購入された方へ

講義ビデオと講義テキストの視聴方法は，下記リンク先(青字)をクリックし，本製品同梱の説明書に書かれたパスワードを入力してください．

374分の講義ビデオ(著作権保護のためパスワードがかけられています)

「PICマイコンオールイン1日学習キット」講義動画.mp4

0:00:10 自己紹介
0:00:31 セミナで学ぶこと
0:03:56 実習(1) プログラミング開発環境MPLAB X IDEの使い方
0:38:26 　・入出力ピンの制御
1:38:21 実習(2) タイマと割り込みの使い方
2:02:45 　・コード自動生成ツールMCCによるプログラム作成
2:52:08 実習(3) シリアル通信の使い方
2:59:55 　・EUSARTの課題：パソコンと通信
3:02:24 　・MCCによるプログラム作成
3:29:58 　・EUSART/I2C/単線シリアルを同時に動かす
3:34:50 　・温湿度センサの使い方：単線シリアル通信
3:40:52 　・液晶表示器の使い方：I2C
3:49:33 　・MCCによるプログラム作成
4:31:57 実習(4) A-Dコンバータの使い方
4:41:00 　・MCCによるプログラム作成
5:07:51 実習(5) IoTターミナルの製作
5:11:58 　・IoTクラウド・サービスAmbientの使い方
5:19:24 　・Wi-Fiモジュールの使い方
5:23:59 　・プログラムの完成

講義テキスト＆補助テキスト(著作権保護のためパスワードがかけられています)

講義資料.zip

※実習を行う際の事前準備

事前セットアップ・フォルダ内の「PIC開発環境のインストール手順 Ver21.pdf」と「Ambient.pdf」を参照して開発環境のインストールとAmbientの登録を済ませてください．

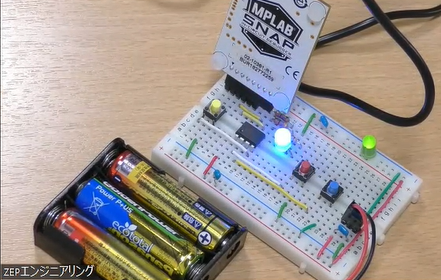

実習(1)と(2)で使用するCoroLEDは，回路の組み立てが完了しています．実習(3)～(5)で使用するSerial，Accel，IoTTerminalは，回路フォルダ内の回路図とブレットボード画像を参照して組み立てを行ってください．液晶表示器や環境センサは，付け替えて使用してください．

実習用ソース

source.zip

※Solutionフォルダ内のファイルは，回答プログラムです．

紹介動画


本講義で学ぶこと


加速度センサの計測

講師紹介

略歴

1971年　東北大学　工学部卒　大手通信機メーカにて制御機器開発に従事
1996年　ホームページ「電子工作の実験室」を開設
2003年　有限会社マイクロチップ・デザインラボ設立　代表取締役計測制御システムコンサルタント，書籍執筆　セミナ講師
2012年　神奈川工科大学　工学部　客員教授

主な著書

［VOD/Pi KIT］ラズベリー・パイで学ぶLinux＆Pythonプログラミング超入門，ZEPエンジニアリング．
［VOD/Pi KIT］ラズパイ×Node-REDで作ろう！IoTアプリ開発入門，ZEPエンジニアリング．
［VOD/KIT/Book］PICマイコンオールイン1日学習キット，ZEPエンジニアリング．
電子工作のためのNode-RED活用ガイドブック，技術評論社．
電子工作のための PIC16F1ファミリ活用ガイドブック，技術評論社．
作る・できる/基礎入門電子工作の素，技術評論社．
C言語による PICプログラミング大全，技術評論社．
ARMマイコンで電子工作 SAMファミリ活用ガイドブック，技術評論社．
PICと楽しむ Raspberry Pi活用ガイドブック，技術評論社．

パーツキットと講義動画でプロの技術を1日習得
スピードマスタ・シリーズ

電子回路・基板設計からプログラミングまで，エンジニアがマスタすべき技術は多岐にわたり，開発期間も短くなっています．多くの書物を読み漁ったり，玉石混交のネット情報に振り回されたりしている暇はありません．

本シリーズには，各分野の一線で活躍する技術者が厳選したパーツセット，設計の要点を効率よく解説するセミナ動画，講義テキスト，お手本ソースコードなどが同梱されています．百戦錬磨の技を一見することで，未経験の技術が驚くほど短時間で身につくだけでなく，信頼性の高いシステム開発に必要なプロの眼が養われます．
