自宅がRF実験室に!1万円3GHzネットアナでSパラ測定


モバイル向け逆Fアンテナを評価してみた

開発に使える3GHzネットワーク・アナライザが1万円で手に入る

図1 NanoVNAは約1万円と,デスクトップ型VNAの数百分の1のポケット型スペクトラム・アナライザ.自宅でRF回路開発も可能な時代だ.画像クリックで動画を見る.または記事を読む.詳細は[VOD/KIT]3GHzネットアナ付き!初めてのIoT向け基板アンテナ設計

NanoVNA V2(SAAV2)は,低価格でありながら高い性能をもつベクトル・ネットワーク・アナライザ(VNA)です.

測定範囲は50kHzから3GHzに及び,周波数分解能は10kHz,ダイナミック・レンジは1.5GHz以下で70dB,3GHzまででは60dBを誇ります.これにより,Wi-Fiやモバイル向けのアンテナやフィルタのSパラメータ測定が可能です.特に,Sパラメータ測定によって得られる$S_{11}$(リターン・ロス)や$S_{21}$(挿入損失)の値は,アンテナや回路のインピーダンス特性を評価する際に非常に重要です.

NanoVNAの価格は約1万円と,従来のデスクトップ型VNAの約1/500で購入できるだけでなく,そのサイズは数十分の一以下と,ポータブル性に優れています.校正(SOLT校正)を行うことで,より正確な測定が可能です.

IFAアンテナのSパラメータ測定

逆F型アンテナ(IFA)は,Wi-FiやBluetoothなど2.4GHz帯を使用する無線通信機器でよく利用されるアンテナの1つです.

IFAの特徴は,小型ながら効率的な放射特性をもち,特にモバイル・デバイスでの使用に適しています.NanoVNA V2を用いてIFAのSパラメータを測定する際,校正された機器を使って,$S_{11}$(リターン・ロス)がどの周波数で最小になるかを調べます.例えば,2.4GHzでの$S_{11}$値が-20dBであれば,非常に効率のよいアンテナであると言えます.

NanoVNAを使った測定では,2.465GHzでの$S_{11}$が-20.41dBと,理想的な性能を示す結果が得られました.この結果は,無料のシミュレーション・ソフトSonnet Liteを使って得られたシミュレーション結果と比較することで,設計の妥当性を確認できます.

Sonnet Liteとのシミュレーション比較

NanoVNA V2で測定したSパラメータは,Sonnet Liteという電磁界シミュレータで解析されたデータと比較されます.

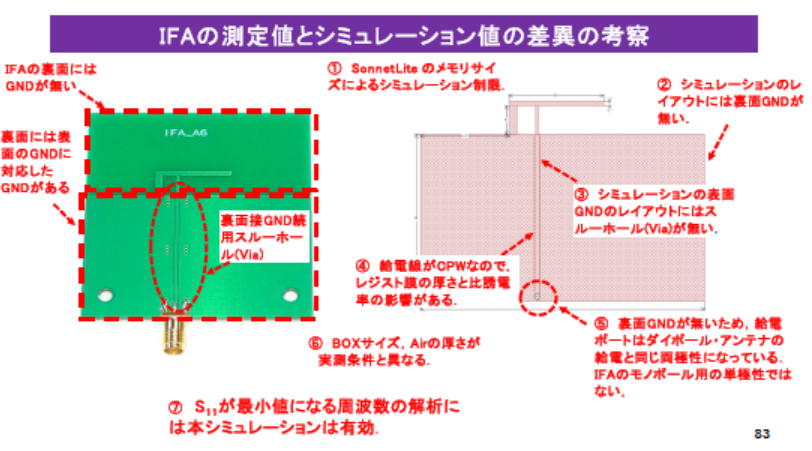

Sonnet Liteは,基板レイアウトのシミュレーションや電流密度分布の解析に優れています.実測とシミュレーションの比較により,アンテナ設計の改善点や,実装上の影響を見つけることができます.例えば,逆Fアンテナのシミュレーションでは,基板サイズやグラウンド・レイアウトの違いが結果に影響を与えることが確認されました.

Sパラメータとは?

概念

Sパラメータ(散乱パラメータ)は,RF回路やアンテナの性能を評価するための重要な指標です.

Sパラメータは,ネットワーク内での信号の反射と伝送を示すパラメータで,特に高周波回路設計においては不可欠なツールです.$S_{11}$は,入力ポートからの反射を示し,$S_{21}$は入力ポートから出力ポートへの伝送を表します.たとえば,アンテナの$S_{11}$が-20dBであれば,アンテナの放射効率が高く,ほとんどのエネルギが外部に放射されていることを意味します.

重要性

Sパラメータを測定することにより,回路やアンテナのインピーダンス特性を評価し,効率的な設計が可能になります.

例えば,2.4GHz帯のアンテナでは,$S_{11}$が-10dB以下であれば良好な設計と見なされますが,-20dB以上であれば非常に効率的なアンテナであることがわかります.この値は,実際の動作周波数でのアンテナの性能を定量的に示すため,設計の最適化やトラブルシューティングに役立ちます.

Sパラメータ測定とVNAの役割

ベクトル・ネットワーク・アナライザ(VNA)は,Sパラメータ測定のための主要な機器です.VNAは,アンテナや回路に信号を送信し,反射波や通過波を高精度で測定します.

例えば,NanoVNA V2のような低価格のVNAは,安価でポータブルながらも3GHzまでの高周波数帯域で正確なSパラメータ測定が可能です.測定結果は,例えばSonnet Liteのようなシミュレータと組み合わせることで,設計の精度を向上させることができます.

応用例

Sパラメータは,アンテナ設計だけでなく,フィルターや増幅器など,あらゆる高周波回路に適用されます.

例えば,$S_{21}$が高ければ,フィルターが通過する信号の損失が少ないことを意味し,逆に$S_{11}$が小さければ,回路やアンテナの反射損失が少なく,エネルギ効率がよいことを示します.〈著:ZEPマガジン〉
