両面より片面有利!サーマル・ビアの熱分散効果
TO252パッケージで計算してみた
片面より両面基板が有利な理由
![]() |
---|

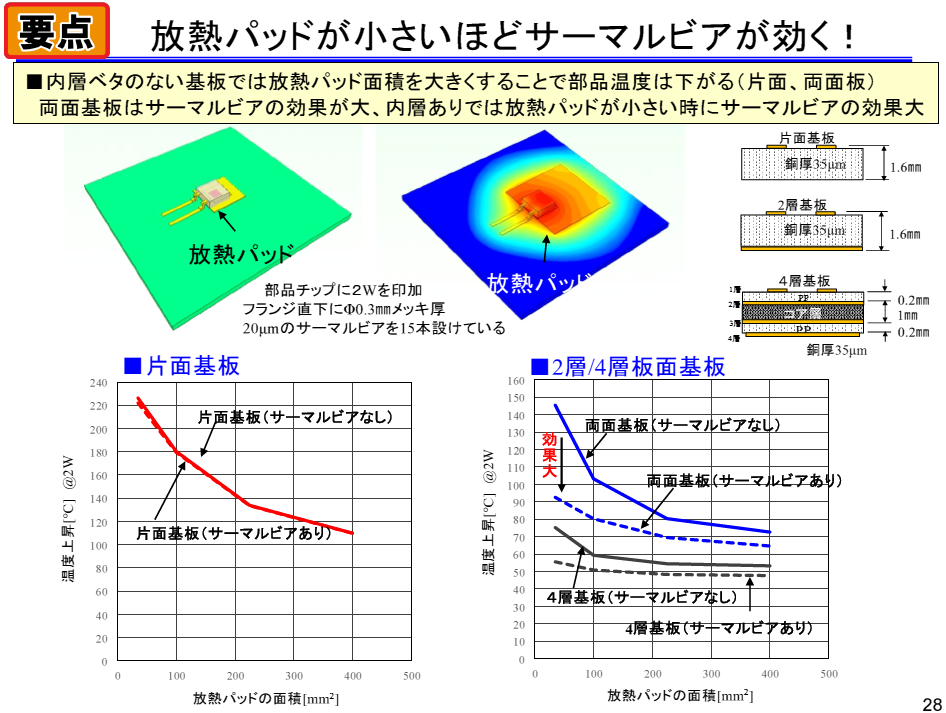

図1 片面基板は,放熱パッドの面積が大きくても裏面に銅箔がないため熱が拡散しにくい.両面基板は,表面の放熱パッドと裏面の銅箔が熱を分散する経路を形成する.画像クリックで動画を見る.または記事を読む.[著]国峯尚樹 詳細:[VOD]高速&エラーレス!5G×EV時代のプリント基板&回路設計100の要点【セッション5】SiC/GaN搭載高エネルギ密度機器・EVインバータの冷却技術 |
TO252パッケージのパワー・デバイスでは,発熱が生じるとチップ周辺の温度上昇が問題になります.片面基板では,放熱パッドの面積が大きくても裏面に銅箔がないため熱は十分に拡散しません.これに対して両面基板では,表面の放熱パッドと裏面の銅箔が熱を分散する経路を形成するため,部品温度を効率的に下げられます.
サーマル・ビアの役割
サーマル・ビアは表面の放熱パッドと裏面の銅箔を接続するための小さなメッキ穴です.両面基板に配置すると,熱は厚み方向にも伝わり,内層の銅箔や裏面まで効率的に拡散されます.片面基板では裏面に銅箔がないため,サーマル・ビアの効果はほとんどありません.
小さい放熱パッドほどサーマル・ビアの効果が大きく,厚み方向の熱経路が不足する場合に顕著です.放熱パッドが大きい場合は,表面積が広いため厚み方向に自然に熱が逃げるため,ビアの寄与は相対的に小さくなります.
設計時のポイント
TO252のチップに2Wを印加した場合,片面基板では放熱パッドが6mm角程度でも温度は高くなります.両面基板にサーマル・ビアを15本配置すると,同じ条件下で温度が大幅に低下します.設計段階では以下の点を考慮します.
- 放熱パッドの面積を部品サイズに応じて最適化する
- 両面基板ではサーマル・ビアを適切に配置して厚み方向に熱を伝える
- 内層銅箔やグラウンド・プレーンとの接続も考慮する
- 放熱パッドが小さい場合,ビア数を増やすことで温度上昇を抑制する
- 大きなパッドではビアなしでも熱拡散が可能なため,必要に応じて調整する
多層基板での応用
4層基板など多層構造では,内層のグラウンド・プレーンや銅箔が表面パッドと近接しているため,熱伝導経路が多くなります.プリプレグを薄くすることで熱がより効率的に内層に逃げ,部品温度を低く保つことが可能です.サーマル・ビアはこの熱経路を補完する重要な手段です.
両面基板にサーマル・ビアを適切に設けることで,片面基板では難しい高効率の熱分散が可能です.設計時にはパッド面積,ビア本数,内層配置のバランスを考慮して熱性能を最大化します.
