リアルタイム推論対応の組み込みシステム開発


STM32N6マイコンの畳み込みアクセラレータ


［受講無料］GPU/CPU/量子コンピュータによるサイバーセキュリティ実践プログラミング（8月27日～9月3日 オンライン受講）


NPUアーキテクチャと内部構成

図1　STM32N657はディープニューラルネットワーク（D-NN）に特化し、組み込み機器におけるリアルタイム推論を可能にする


STM32N657に搭載されたNPUは，Neural-ART 14と呼ばれる構成をもちます．NPUが動作を開始すると，DMAを介して自動的に外部メモリからデータを取得し，処理後の結果を外部メモリに送信します．この一連の流れはCPUの介入を最小限に抑え，推論処理を高速化するしくみです．

NPU内部には複数の要素が配置され，役割分担を行っています．

  1. COMPR：データを展開するデコンプレッションユニット
  2. Processing Unit：演算処理を担う基本ブロック
  3. CA（Convolutional Accelerator）：積和演算を担当する演算器

これらの要素が連携することで，学習済みモデルの畳み込み層を効率的に実行できます．

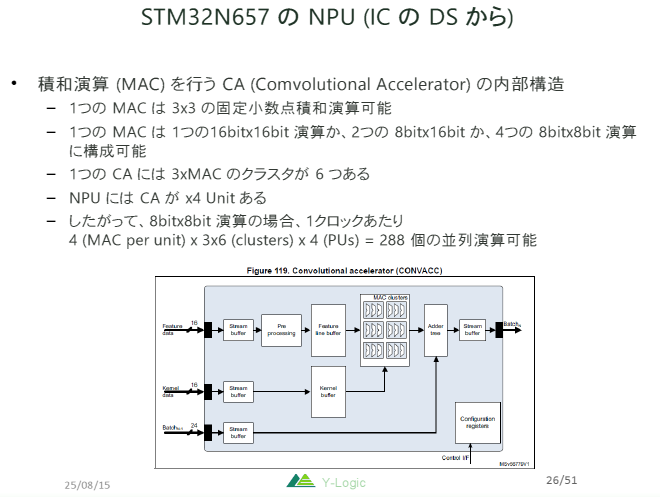

畳み込みアクセラレータのしくみ

CAは積和演算（MAC）を高速に処理する専用ハードウェアです．1つのMACは3×3の固定小数点演算に対応し，入力データ形式に応じて構成を切り替えることができます．具体的には以下のような構成です．

  1. 16bit×16bitの演算を1つ処理
  2. 8bit×16bitの演算を2つ処理
  3. 8bit×8bitの演算を4つ処理

1つのCAは3個のMACをまとめたクラスタを6つ搭載しています．さらにNPU全体には4つのCAユニットが配置されています．そのため8bit×8bit演算の場合，1クロックサイクルで次のような並列処理が可能です．

$4 \times （3 \times 6） \times 4 = 288$個の演算を同時に実行できる計算能力をもちます．この並列性により，画像認識や物体検出など畳み込み演算が支配的なタスクを効率的に処理できます．

組み込み推論への応用

STM32N657のNPUは外部メモリとのデータ転送を自動化し，畳み込みアクセラレータで演算を並列化することで，マイコン環境でもリアルタイム推論を実現できるしくみを提供します．I$^2$CやSPIといったインターフェースを通じてセンサから取得したデータをそのままNPUで処理することが可能です．これによりクラウドに依存せず，エッジ側での即時応答が求められる組み込み応用に適しています．

〈著：ZEPマガジン〉
