基板が薄いならパスコンは位置より量が重要

プリント基板EMC Q＆A

分厚い基板ほど実装位置が重要

プリント基板において電源面とグラウンド面の間隔が小さい場合，すなわち0.3mm未満の薄い基板では，デカップリング・キャパシタの配置に関する考え方が通常とは異なります．基板そのものが電源層とグラウンド層の間で大きな平行板容量をもつため，全体として強力な電荷供給能力を備えるからです．このような基板では，個々のキャパシタは特定のデバイス専用ではなく，基板全体にわたって「グローバル」に作用します．したがって，キャパシタの位置を細かく最適化することよりも，十分な数を基板上に配置することが重要です．

キャパシタの配置に関する考え方

薄い基板での実装に関しては，能動デバイスの端子とビアを共有する必要はありません．ビアを共有すると，むしろ配線の接続インダクタンスが増加して不利になる場合が多いです．電源層とグラウンド層の間隔が小さい基板では，各キャパシタの位置精度はそれほど影響を与えないため，配置の自由度は高いです．重要なのは，電源層から大きな電流を引き出すデバイス付近に十分な数を配置して，安定した電圧供給を維持することです．

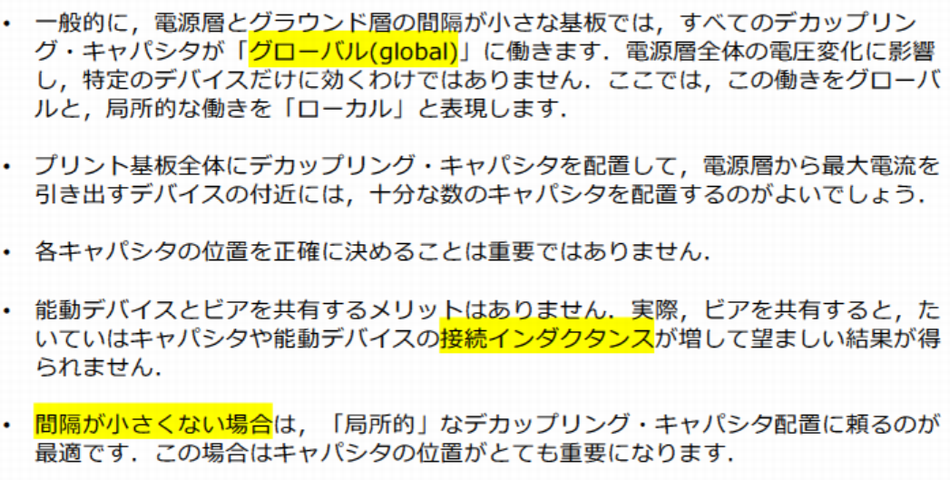

1. 電源面とグラウンド面の間隔が0.3mm未満の基板ではキャパシタは基板全体に効く
2. キャパシタの位置よりも数を確保することが重要
3. ビアを共有するとインダクタンスが増え不利になる
4. 大電流を消費するデバイス付近に重点的に配置することが望ましい

分厚い基板での違い

一方で，電源面とグラウンド面の間隔が大きい基板では事情が異なります．平行板容量が十分に得られないため，局所的なデカップリング効果が重要になります．この場合，各デバイスの電源ピン直近にキャパシタを配置することが不可欠です．キャパシタはそのデバイス専用の「ローカル」な役割を果たすため，配置の工夫が直接的に電源の安定性に影響します．したがって，厚い基板におけるパスコンの位置はきわめて重要です．

まとめないが要点

基板の層間隔が小さい場合は，キャパシタの位置に厳密さを求める必要は少なく，数と分布を重視するのが適切です．層間隔が大きい場合は，キャパシタをデバイスごとに配置することでローカルな安定性を確保することが求められます．この違いを理解して設計に反映させることが，プリント基板のEMC対策において重要です．
