並走2線間の容量と基板の厚み


プリント基板EMC Q＆A

相互キャパシタンスの基礎

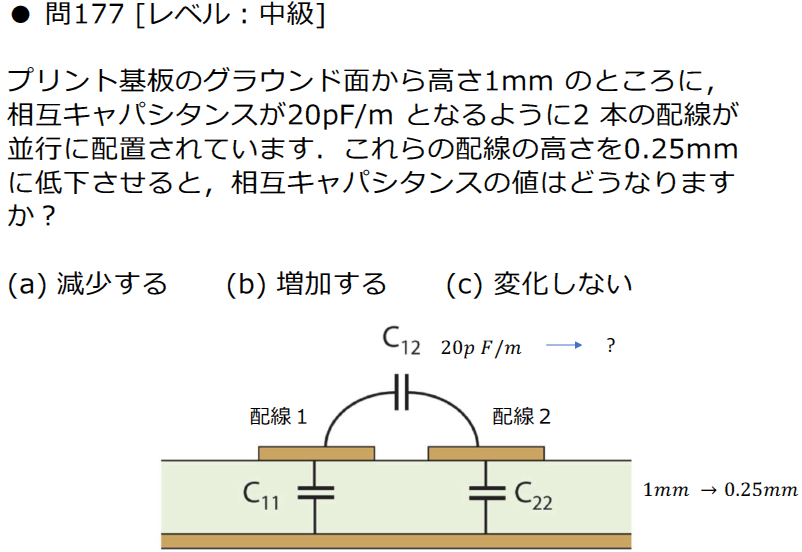

図1　相互キャパシタンスの減少は，容量性クロストークの低減に直結する．容量性クロストークは$C_{12}$に比例するため，基板厚を小さくすることで信号干渉を抑制できる．画像クリックで動画を見る．または記事を読む．［著］櫻井秋久
詳細：［Book/pdf］デシベルから始めるプリント基板EMC即答200

プリント基板の信号配線では，隣接する2本の線路間に相互キャパシタンスが形成されます．これは容量性結合とも呼ばれ，信号のクロストークを引き起こす要因です．相互キャパシタンスは線路間の電位差により生じる電気力線の数で決まり，基板の厚みや線路の配置に強く依存します．

相互キャパシタンスの基礎

配線1と配線2が並走して配置され，その下にグラウンド面が広がっている構造を考えます．このとき，配線どうしの間には相互キャパシタンス$C_{12}$が生じます．相互キャパシタンスは単位長さあたりの値として表現され，基板設計の重要な指標になります．

例として，グラウンド面から高さ1mmの位置に配置された2本の配線において，相互キャパシタンスが20pF/mであるとします．このとき，基板厚を0.25mmに低減すると，相互キャパシタンスは減少することが知られています．

基板厚と電気力線の関係

相互キャパシタンスは電気力線の分布に依存します．配線間に電位差があると電気力線が発生し，一部は配線間を結び，一部はグラウンド面に向かいます．基板厚を小さくし，配線をグラウンド面に近づけると，より多くの電気力線がグラウンド面に集まります．その結果，配線間の電気力線が減少し，相互キャパシタンス$C_{12}$が小さくなるのです．

相互キャパシタンスの減少は，容量性クロストークの低減に直結します．容量性クロストークは$C_{12}$に比例するため，基板厚を小さくすることによって信号干渉を抑制できます．

設計上のポイント

基板厚と配線配置を工夫することで，クロストークを効果的に低減できます．以下に設計上の注意点を示します．

  1. 配線をグラウンド面に近づけることで，相互キャパシタンスを減少させる
  2. 単位長さあたりの相互キャパシタンスを意識し，クロストークが問題となる信号は基板厚を小さく設計する
  3. 容量性クロストークは$C_{12}$に比例するため，基板厚を制御することがもっとも直接的な対策となる

基板厚を1mmから0.25mmに低減した場合，相互キャパシタンスは減少し，容量性クロストークも抑制されます．配線長が長くなる高速信号ラインでは，この効果が設計品質に大きく寄与します．

Q＆A

問：グラウンド面から高さ1mmにある2本の配線で，相互キャパシタンスが20pF/mの場合，高さを0.25mmに下げるとどうなるか． 答え：相互キャパシタンスは減少します．

理由は以下のとおりです．

  1. 相互キャパシタンスは配線間の電気力線の量で決まる
  2. 配線をグラウンド面に近づけると，電気力線はグラウンド面に集中する
  3. その結果，配線間の電気力線が減少し，$C_{12}$が小さくなる
  4. 容量性クロストークは$C_{12}$に比例するため，クロストークが低減される

基板設計におけるクロストーク対策の1つとして，基板厚を小さくして相互キャパシタンスを制御する方法は有効です．高速信号の安定伝送には，この観点からの設計検討が不可欠です．
