フライバック・コンバータスイッチON/OFF時の電流・電圧挙動


出力電圧制御と巻き線比

運転モードの選択

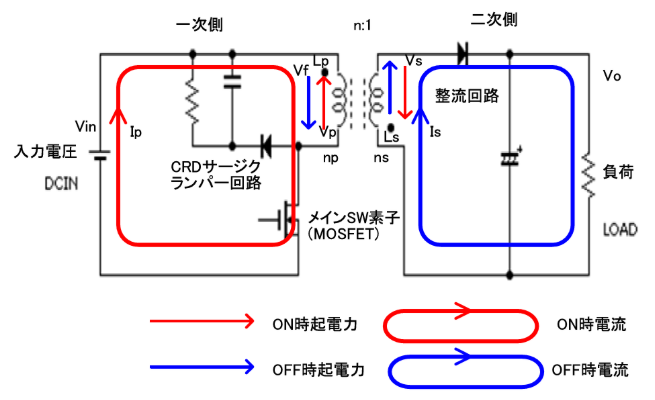

図1　フライバック・コンバータの出力電圧は，負荷で消費される電力とインダクタに蓄積されるエネルギのバランスで決まる画像クリックで記事を読む〈著 並木 精司〉

フライバック・コンバータの基本動作

フライバック・コンバータは，メイン・スイッチSWがONのときにトランスのインダクタンス$L$にエネルギを蓄え，SWがOFFになるとそのエネルギを出力側に放出する方式です．蓄えられたエネルギは整流回路とキャパシタで平滑され，負荷抵抗に供給されます．逆起電圧（フライバック電圧）によってインダクタからエネルギを取り出す特性が名前の由来です．

スイッチON/OFF時の電流・電圧挙動

SWをONにすると$V_{in}$によりインダクタに電流が流れ始め，時間$t$とともに直線的に増加します．鉄心が飽和しない範囲で，電流変化量$\Delta I$は次式で表されます：

$\Delta I = \frac{V_{in} \times t}{L}$

蓄えられたエネルギ$E$は次式です：

$E = \frac{1}{2} L （\Delta I）^2$

SWがOFFになると，インダクタは蓄えたエネルギを放出します．放出時の電流変化は逆起電圧$V_f$と放電時間$t_{discharge}$により次式で表されます：

$\Delta I = - \frac{V_f \times t_{discharge}}{L}$

放出回路にはダイオード，キャパシタ，負荷抵抗で構成される整流回路が使用され，フライバック・エネルギが制御されます．

出力電圧制御と巻き線比

希望する出力電圧$V_{out}$は，負荷で消費される電力とインダクタに蓄積されるエネルギのバランスで決まります．トランス巻き線比$N_S/N_P$は出力電圧の範囲に合わせて設定され，フライバック電圧$V_f$やオン・デューティ$D_{on}$を考慮して最適化されます．

  1. 入力電圧$V_{in}$：5Vで安定供給
  2. 出力電圧$V_{out}$：3～28V可変
  3. メイン・スイッチ：ON時にエネルギを蓄え，OFF時に放出
  4. トランス巻き線比：フライバック電圧$V_f$を15Vに設定
  5. ON時間$T_{on}$：最小入力電圧で7.6μsに調整
  6. OFF時間$T_{off}$：スイッチング周期10μsから$T_{on}$を引いて2.4μs
  7. 入力平均電流$I_{inave}$：0.888A
  8. スイッチ電流$I_{sw}$：ピーク1.1684A

運転モードの選択

フライバック・コンバータは不連続モード（DCM），連続モード（CCM），臨界モード（QRM）の3種類で動作します．本電源では，連続モードCCMを採用しました．理由は不連続モードではピーク電流が大きく損失が増え，臨界モードは固定スイッチング周波数ICでは運用できないためです．連続モードでは，インダクタの1次巻き線電流が連続的に流れ，出力安定性が高く効率的にエネルギを供給できます．

〈著：ZEPマガジン〉

著者紹介

  • 並木 精司
  • 1967年 タムラ製作所に入社．電源トランスの設計，スイッチング電源の設計，海外工場の責任者などを経て定年後も63歳まで海外拠点でスイッチング電源やACアダプタの開発のサポート．現在はパワーアシストテクノロジーに在籍し，各種電源装置の開発に従事．
