自作CPU入門7：CPU内部で使う回路

レジスタ/セレクタ/アダ―/バスで構成

CPU内部の基本構成要素と動作原理

CPU内部のレジスタはフリップフロップ回路で構成され，データの一時保存と転送を可能にしています．1ビット単位で情報を保持するこの回路が集積されることで，32ビットや64ビットのデータ処理が実現します．

メモリの種類と特性

CPU内部で使用されるメモリには主に3種類あります

1. SRAM:フリップフロップを用いた高速アクセス可能なメモリ．トランジスタの組み合わせで構成
2. DRAM:キャパシタの電荷で情報を保持．大容量化が可能だがリフレッシュ動作が必要
3. フラッシュ・メモリ:不揮発性を特徴とするが，書き込み速度が低速

データ転送の核となるセレクタ回路

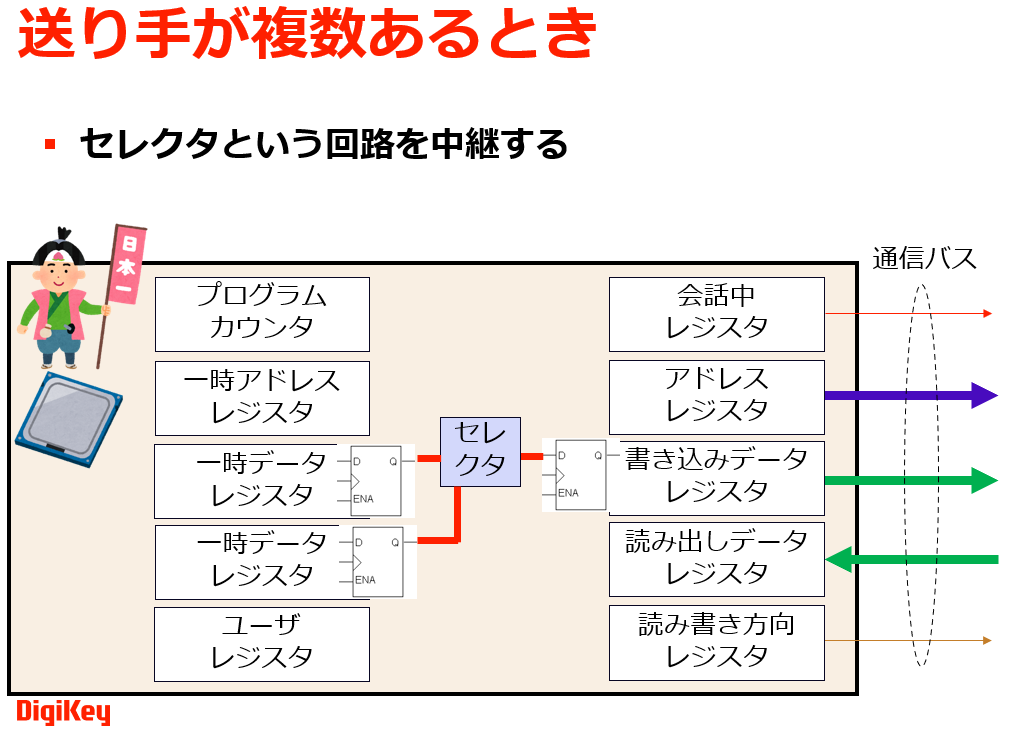

複数のレジスタ間でデータを選択的に転送するため，AND/OR/NOTゲートを組み合わせたセレクタ回路が使用されます．$sel$信号による制御で，32ビット幅のデータ経路を切り替えます．

演算回路の基本構造

加算器を基本単位として，減算・乗算・除算回路を構築します．1ビット加算器の組み合わせで多ビット演算を実現し，XORゲートを用いた等値判定回路も重要です．

フリップフロップの動作原理

$D$端子に入力された値を$ENA$信号の立ち上がりエッジで保持します．クロック信号に同期して$Q$端子から値を出力し，電源供給が続く限りデータを保持し続けます．

セレクタ回路の信号制御

2入力1出力の基本ユニットを多段接続することで，複数入力から特定の信号線を選択します．制御信号の切り替えタイミングと順序がデータ整合性を保つ鍵になります．

全体制御回路の設計手法

マイクロプログラム方式で制御信号のシーケンスを管理します．ステートマシンを用いて命令実行サイクルを制御し，ハードウェア記述言語による設計効率化が現代の主流です．
