基準点データを配信するしくみとは

単独高精度測位みちびき補正信号CLAS入門

基準点配信サーバ NTRIP

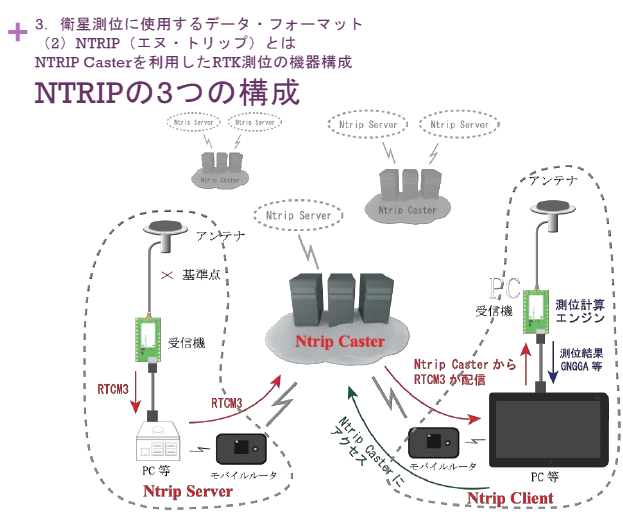

図1　RTK測位は，基準局の補正情報をネットワーク越し受信する．NTRIPは，RTCM形式の測位補正データをインターネット経由で配信するためのプロトコル．画像クリックで動画を見る．または記事を読む．［著］岡本修詳細：［VOD］センチメートル測位RTKのしくみと開発技術

高精度測位を実現するには，単独測位では精度が足りません．そのため，基準局の測位データをネットワーク越しに受信し，補正情報として用いるRTK測位が広く使われています．

この配信を支えるしくみがNTRIP（エヌ・トリップ）です．NTRIPは，RTCM形式などの測位補正データをインターネット経由で配信するためのプロトコルです．

NTRIPには3つの役割があります．

NTRIP Server（サーバ）：基準局に設置され，GNSS受信機で観測した測位データを生成し，NTRIP Casterへ送信
NTRIP Caster（キャスタ）：複数のサーバからデータを受信し，インターネット経由でクライアントへ配信
NTRIP Client（クライアント）：ユーザ側の受信ソフトで，近隣の基準局のデータをCasterから受け取り，RTK補正に利用

この3者の連携により，リアルタイムで補正情報を得ることができます．たとえば，u-blox社F9Pのような受信機を用いると，10km以内のオープン基準局があれば数cm級の測位が可能です．

RTK測位の構成と注意点

RTKの基本構成では，ユーザはNTRIP Clientとして動作します．スマートフォン・アプリや外部GNSSモジュールが，NTRIP Casterへアクセスし，データを取得します．このとき，キャスタにはrkt2goのような無料公開サービスや，有料のichimillなども利用可能です．

基準局との距離が短いほど精度は高くなります．10km以内であればFix解が得られ，数cmレベルで位置が確定します．逆に，10kmを超えるとFloat解の状態になりやすく，測位結果が不安定になります．ロング・ベースライン対応の受信機では数十kmでもFixする場合がありますが，ばらつきが大きくなります．

基準点配信に関する注意点

NTRIPの構成は紛らわしい名称が多く混乱を招きやすいです．Server，Caster，Clientの役割を正確に理解することが重要です．特に，Casterが中心的な役割を果たしており，多数のClientからの要求に応じて適切な基準局データを選んで配信するしくみを担います．

GNSS補正情報の配信を支えるプロトコル

NTRIPは「Networked Transport of RTCM via Internet Protocol」の略で，RTCMなどのGNSS補正データをインターネット経由で転送するための標準プロトコルです．もともとは水路測量などの高精度用途を目的に策定され，今では農業機械の自動運転やインフラ点検にも使われています．

構成は明確に3つにわかれています．

NTRIP Server：GNSS観測装置のある基準局に設置し，補正データを生成

NTRIP Caster：Serverからデータを受け取り，ネットワークでクライアントに中継

NTRIP Client：Casterにアクセスして補正情報を取得

NTRIPの主なデータ形式はRTCM3ですが，RAWデータや独自形式でもかまいません．仕様上，Casterは特定プロトコルに依存せず配信可能なため，将来的な拡張性にも優れています．

無料と有料のCasterサービス

NTRIP Casterを利用するには，無料のrkt2goや有料のichimillなど複数の選択肢があります．rtk2goはSNIP社が提供するオープンなCasterで，個人や研究用途にも適しています．ichimillはソフトバンクが運営する有料サービスで，CLASや独自基準点網を組み合わせた高信頼な補正データが特徴です．

距離と精度の関係

RTK測位における精度は，基準局までの距離（ベースライン）に依存します．10km以内であればFix解が得られやすく，数cmの測位が可能です．距離が離れるとFloat解の状態が続きやすく，数m程度まで精度が低下します．最近ではロング・ベースラインに対応した受信機も登場し，u-blox社F9Pでは70km程度までFix解を安定して得られるとされています．

NTRIPは今後も広がるか

NTRIPは安価で柔軟に構成できるため，個人のDIY測位から，都市インフラの精密管理まで応用範囲が広がっています．キャスタソフトの無償版もあるため，小規模な運用でも導入しやすいです．また，CLASとの併用により，準天頂衛星みちびきが提供する補正情報と組み合わせることで，全国的な高精度測位が現実になっています．〈著：ZEPマガジン〉
