HDL 500行！ミニCPUの製作

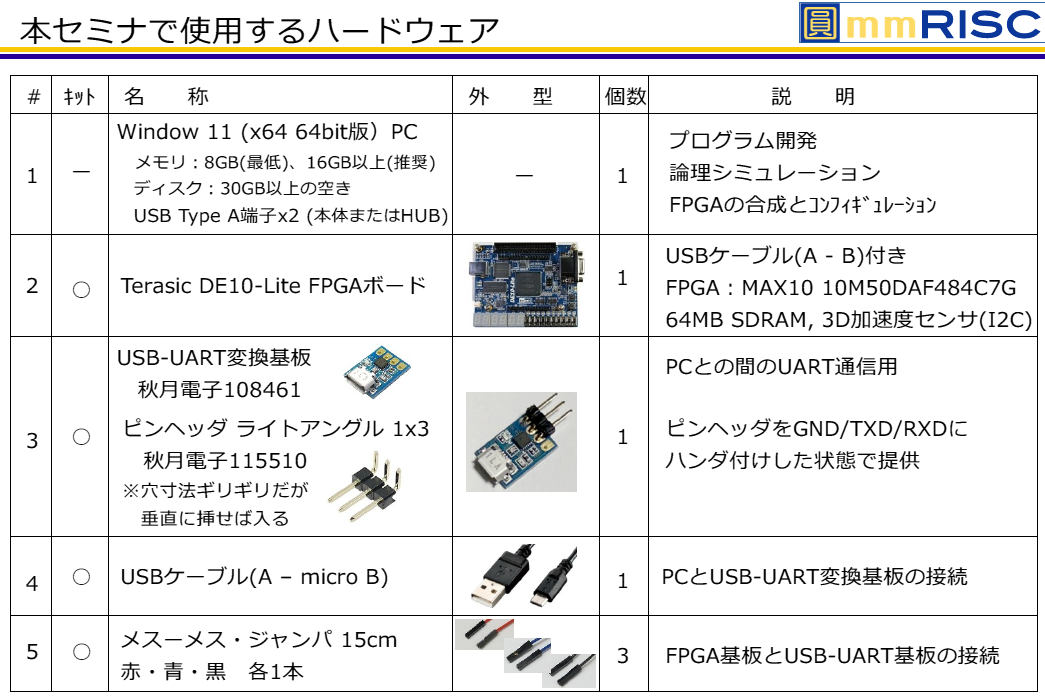

DE10 FPGAキットで作るRISC-V CPU

RISC-VとミニCPU設計の全体像

RISC-Vはオープンソースの命令セット・アーキテクチャで，誰でも自由に使用・改良が可能です．今回，このRISC-V命令セットに基づく，C言語でソフトウェア開発が行える環境を整備したミニCPUを開発しました．

設計はHDL（ハードウェア記述言語）で行われ，最終的にFPGAに実装されます．HDLコードは約500行で，シンプルながらパイプライン構造を備えており，命令実行の流れを体験的に学べるよう構成されています．

論理設計とシステム構成の基本

CPU設計に先立ち，論理回路設計の基礎を押さえる必要があります．クロック同期のしくみ，メモリとの接続，バスの制御などが重要です．今回は2ステージから3ステージ構成のパイプラインを採用し，性能と実装の容易さを両立しています．

メモリとバスの設計はCPUの性能や安定性に直結します．ROMやRAMとの接続方法，バス上での信号の衝突防止，制御信号の扱いが含まれます．また，周辺機能としてUART通信やタイマも実装され，より実用的なCPUシステムの構築を支援します．

C言語開発環境とシミュレーション

ソフトウェア開発にはエクリプス（MZCDT）とRISC-V標準コンパイラーが使用されます．開発ツールは事前に提供され，C言語でのプログラム記述からビルド，FPGA上での実行までを一貫して体験できます．

設計後には論理シミュレーションを行い，設計の妥当性を確認します．その後，実機FPGAにデプロイしてCプログラムを

命令処理を高速化する技術:パイプライン

パイプラインとは，CPUにおける命令処理を分割し，各段階を並列に実行する構造です．処理を直列に実行する従来型に比べて，複数命令を同時に処理できるため，スループットの向上が期待されます．

今回設計するミニCPUでは，2ステージから3ステージの簡易的なパイプラインを採用します．これは，設計と理解のバランスを重視しつつ，実用的な命令実行を体験できるようにするためです．

パイプラインの構成と動作

一般的なパイプラインは以下のような段階で構成されます．

1. 命令フェッチ:命令をメモリから取得
2. 命令デコード:命令を解析し，必要な制御信号を生成
3. 実行:演算やメモリ・アクセスなどの処理を実行

今回の2?3ステージ構成では，これらの段階を適切に統合し，動作を簡略化しています．ステージ数が少ないため，設計が単純で理解しやすく，動作確認も容易です．

パイプライン設計の注意点

パイプラインには命令間の依存やリソースの競合といった課題が存在します．たとえば，命令Aが書き込むレジスタを命令Bが読み込もうとすると，データハザードが発生します．このような場合にはフォワーディングやスロット挿入などの対策が必要です．

今回のミニCPUでは，極力シンプルな制御とすることで設計の複雑さを抑えています．その結果，パイプラインの基本構造と動作の理解に集中できます．

まとめ

パイプラインはCPUの命令処理を高速化するための基本的な技術です．段階的に処理を並列化することで性能を高めつつも，設計においてはハザードや同期制御といった配慮が必要です．今回設計したミニCPUでその基本を学べます． 〈著：ZEPマガジン〉
