Xyloniボード上の全リソースを活用するプログラムを開発しよう


1万円 FPGAスタータキットで作る RISC-V CPU


［Webinar/KIT/data］新人技術者のためのRISC-V CPU設計 初めの一歩（5月31日～6月7日，2日コース）


Xyloniボードをフル活用する

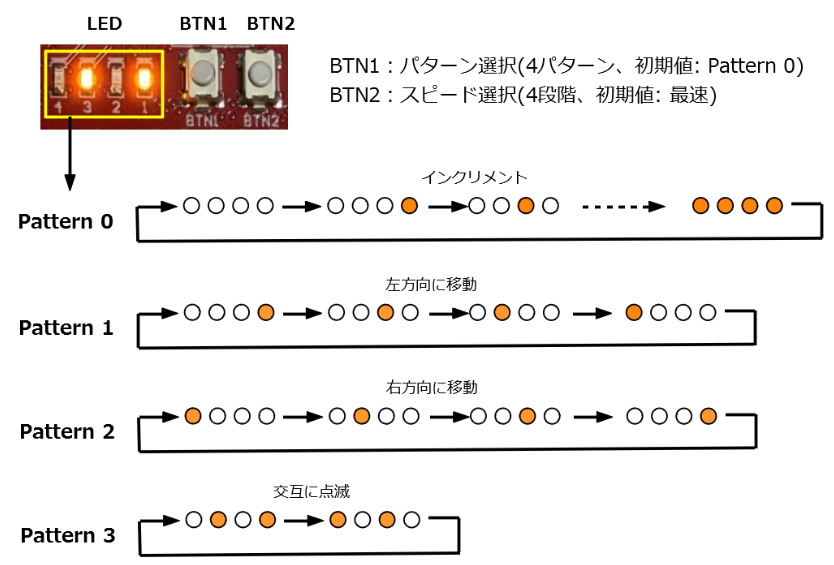

図1　Xyloniボードに搭載されたプッシュ・ボタン，LED，SDカード・スロットの全機能を利用するプログラムXyloni_BoardTestを制作．画像クリックで動画を見る．または記事を読む．参考:［VOD/KIT］ 実習キットで一緒に作る！オープンソースCPU RISC-V入門

Xyloniボードに搭載されたプッシュ・ボタン，LED，SDカード・スロットの全機能を利用するプログラムXyloni_BoardTestは，システム全体の動作確認と割込み処理の学習を両立できるスタンドアロン・アプリケーションです．本プログラムは，RTOSを使用せず，C言語とRISC-V向け周辺機能APIだけで構成されています．

LEDの点滅パターンは4種類あります．点滅パターンはBTN1の操作で順に切り替えることができます．点滅速度はBTN2で変更でき，4段階で切り替わります．さらに，UARTターミナルを接続していれば，1や2を入力することでBTN1，BTN2の操作を代替できます．

SDカード情報を確認する

SDカード・スロットも活用されています．UARTターミナル上で改行を送信すると，SDカード情報が表示されます．この処理は，割込み処理や周辺機能制御の実践的なサンプルとして有用です．SDカード制御には，Efinix社が提供する`sd_ctrl.c`および`sd_ctrl.h`が使われます．

開発環境とプロジェクト構成

開発にはEfinix社が提供するRISC-V IDE（Efinity Embedded Software ICE）を使います．プロジェクト作成時にはMakefileベースで構築し，BSP設定やsrcディレクトリ内に必要なファイルを配置していきます．以下のファイルをコピーして，ビルド・プロセスに追加する必要があります．

  1. trap.S:割込みエントリ処理
  2. sd_ctrl.c:SDカード制御ロジック
  3. sd_ctrl.h:SDカード関連ヘッダ

このような構成により，ソフトウェア全体がハードウェアの検証と教育用途の両方に適した設計になります．

割込み処理とは何か

RISC-Vでは割込み（Interrupt）は外部イベントに応答するための重要なしくみです．ソフトウェアは通常，順番に命令を実行しますが，外部入力やタイマなどのイベントが発生したとき，処理を一時的に中断し，割込みハンドラを実行します．これによりリアルタイムな応答が可能になります．

RISC-Vの割込み構造

RISC-VにはMachineレベル割込み（Mレベル割込み）と呼ばれる最上位の割込みがあります．割込みは$mtvec$レジスタに指定されたアドレスから始まる処理にジャンプし，trap.Sなどのハンドラで適切に処理されます．ソフトウェアは$mie$レジスタで割込みの有効化を制御し，$mip$レジスタで発生状況を確認します．

Xyloni_BoardTestでは，ボタンの入力やUART受信など複数の割込み要因が存在し，それらを1つのエントリ・ポイントtrap.Sでハンドリングします．割込みベクタの設定，ステータスの保存と復帰，対象イベントの特定という一連の手順を理解することが重要です．

割込み処理を用いる利点

ポーリングと比較した場合，割込み処理には以下のような利点があります．

  1. CPUリソースの有効利用ができる
  2. リアルタイムなイベント処理が可能
  3. 外部入出力との高効率な同期ができる

特にI$^$2CやSPIといったバス通信を行う場合，応答待ちの時間をほかの処理に割り当てられるため，全体のスループットが向上します．
