RISC-Vで実装するシンプルAIゲーム

図1　Tic-Tac-Toeゲームは3×3のマスで行う二人零和有限確定完全情報ゲーム．すべての手がオープンに共有される構造で，アルゴリズムの実装と検証に非常に適する．画像クリックで動画を見る．または記事を読む．参考:［VOD/KIT］ 実習キットで一緒に作る！オープンソースCPU RISC-V入門

「1万円 FPGAスタータキットで作る RISC-V CPU」の実例として紹介されているのが，コンピュータと対戦できるTic-Tac-Toeゲームです．これは3×3のマスで行う二人零和有限確定完全情報ゲームであり，すべての手がオープンに共有される構造のため，アルゴリズムの実装と検証に非常に適した題材です．

このプロジェクトでは，FPGA上のSapphire SoCに搭載されたRISC-Vプロセッサを活用し，UART経由でPC上のターミナルと通信しながら対戦を行います．人間プレイヤはキーボード入力を使い，RISC-V搭載のAIと対戦します．ゲームのロジックはMiniMax法を用いて構成されており，最適解を短時間で導き出せます．

3KB未満に収まる実用プログラム

このTic-Tac-Toeゲームは非常に省メモリに設計されており，プログラムの全体サイズは3KB未満です．これはRISC-Vの短縮命令による命令サイズの圧縮による恩恵です．また，Sapphire SoCのAPIを利用することで，ハードウェア仕様や周辺の詳細な理解が不要となり，学習のハードルが低くなっています．

本プロジェクトでは以下のような手順で開発を進めていきます．

  1. RISC-V IDEを起動してWorkspaceを指定
  2. 新規にEfinix Makefile Projectを作成
  3. プロジェクト名をXyloni_TicTacToeとし，BSPを指定
  4. UART制御用のライブラリをインクルード
  5. 盤面状態を表現するための配列変数boardを準備
  6. ターミナルに盤面を描画する関数を作成

UART通信とMiniMax法の融合

RISC-Vボードが担うのは，盤面の状態管理とAIによる手の決定です．人間側からの入力はUART通信を通じて送られ，RISC-VはMiniMax法で全探索を行って最善手を選択します．すべての盤面を評価するため，ゲームは原理的には引き分けに帰結します．小規模な盤面であれば，全探索でも十分にリアルタイムで動作可能です．

MiniMax法の基本

MiniMax法は，ゲーム理論における古典的な探索アルゴリズムです．Tic-Tac-Toeのような二人零和ゲームにおいて，相手がもっとも賢くプレイすることを前提に，自分の利益を最大化する手を選ぶ戦略です．これはゲーム木の全探索を行い，葉ノードでの評価値を親ノードへと逆伝播させていく手法です．

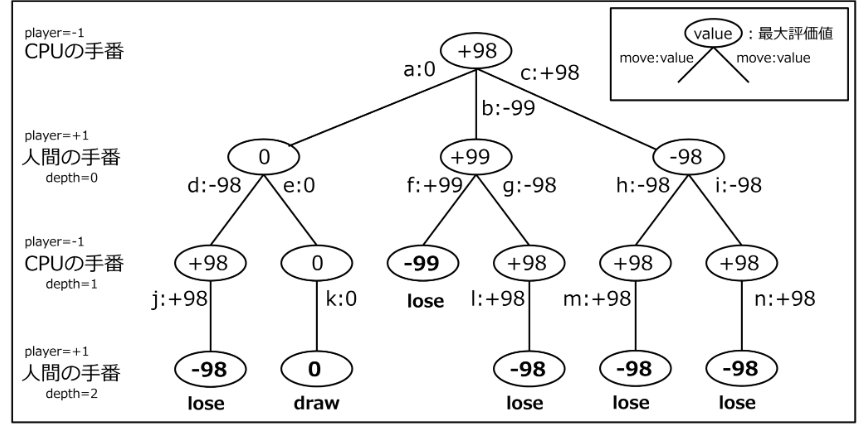

MiniMax法では，ゲームの状態をノード，可能な手を枝とする木構造を作成します．交互にプレイヤが動くため，奇数深度では最小化（相手の最善手を想定），偶数深度では最大化（自分の最善手を選択）になります．このようにして，ツリーのルートにおける最適な一手を選定することが可能です．

Tic-Tac-Toeでの応用

Tic-Tac-Toeは盤面が3×3のため，全探索してもノード数はそれほど多くありません．初期状態から最大でも$9!$とおりしかないため，メモリや演算性能に制約があるFPGA上のRISC-VプロセッサでもMiniMax法が現実的に実装可能です．

このアルゴリズムにより，RISC-V側のAIは常に最善の手を選びます．人間側がどんな手を打っても，引き分けにもち込むか負けるしかないという構造になります．

MiniMax法には評価関数が必要です．Tic-Tac-Toeでは最終局面での勝敗を数値化し，勝ちを+1，負けを-1，引き分けを0とすることで，全探索が可能になります．また，現在の状況で終了していない局面では，再帰的に次の状態を評価していきます．

MiniMax法の限界と発展

MiniMax法は簡潔で理解しやすい一方，ノード数が爆発的に増加するため，大規模ゲームには不向きです．将棋や囲碁のようなゲームでは，Alpha-Beta枝刈りなどの技術を組み合わせる必要があります．Tic-Tac-Toeのように状態空間が小さければ，MiniMax法は非常に強力です．

本プロジェクトでは，MiniMax法の実装が学習の核になります．AIやアルゴリズム設計の基礎を理解するよい機会です．
