Efinix社のRISC-V IPコア Sapphire SoCの概要


1万円 FPGAスタータキットで作る RISC-V CPU


［Webinar/KIT/data］新人技術者のためのRISC-V CPU設計 初めの一歩（5月31日～6月7日，2日コース）


Sapphire SoCの構成と柔軟性

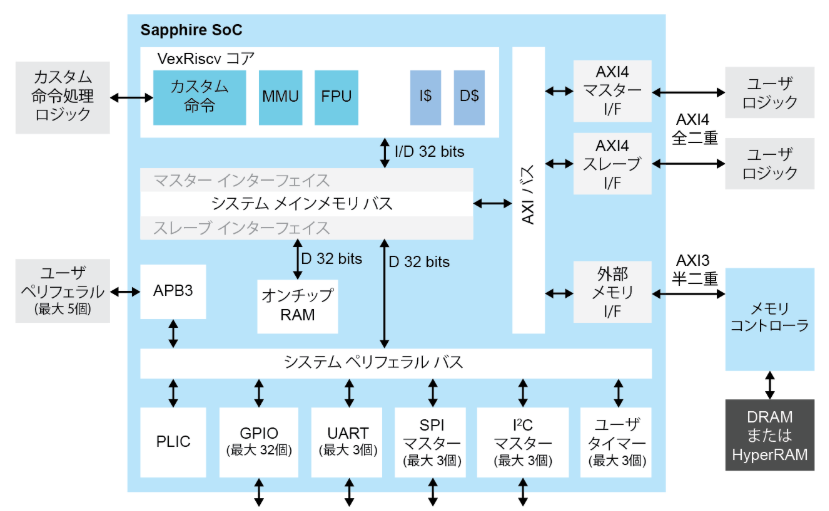

図1　Sapphire SoCは，RISC-Vアーキテクチャをベースとした32ビットCPUコアと多様な周辺機能を組み合わせたIPコア．VexRiscvをコアに据え，パイプライン処理や割込み対応，例外処理などを網羅．画像クリックで動画を見る．または記事を読む．参考:［VOD/KIT］ 実習キットで一緒に作る！オープンソースCPU RISC-V入門

Efinix社が提供するSapphire SoCは，RISC-Vアーキテクチャをベースとした32ビットCPUコアと多様な周辺機能を組み合わせたIPコアです．このSoCはVexRiscvをコアに据え，パイプライン処理や割込み対応，例外処理など基本的な機能を網羅しています．特に，ユーザ側で構成を自由に設定できる点が特徴です．内部メモリは最大512KB，外部メモリコントローラとしてDDR3やLPDDR4x，HyperRAMに対応しており，幅広い用途に対応できます．

周辺機能も充実しており，UARTやSPI，GPIO，I$^$2Cなど最大3個のポートを搭載可能です．ユーザ・ロジックとの接続にはAXIインターフェースを用い，最大512ビット幅に対応しています．この構成により，高速なデータ処理と外部接続を両立できる環境が整っています．

開発フローと1万円FPGAスタータキットの実現性

Sapphire SoCは，Efinix社の統合開発環境Efinityと連携して開発を進めます．IP EditorでSoC構成を定義し，Interface Designerで外部ポートやPLLなどを設計した後，論理合成や配置配線，ビット・ストリームの生成を行います．最後にProgrammerでFPGAボードに書き込みます．

ソフトウェア開発はEfinity Embedded Software IDEを使い，命令メモリ（SRAM）への書き込みやデバッグも行えます．このような構成により，市販の安価なTrion FPGA評価ボードを用いても，本格的なRISC-V SoCを動作させることができます．1万円前後のスタータキットを使って，独自のRISC-Vマイコン環境を構築することが可能です．

AXIインターフェースの基本構成

Sapphire SoCは，外部メモリやユーザ・ロジックとのデータ転送にARM社のAXI（Advanced eXtensible Interface）を使用しています．AXIは高性能なバス仕様で，複数のマスタとスレーブ間での同時アクセスを効率的に処理できます．

Sapphire SoCでは，以下の構成が可能です．

  1. 外部メモリ用のAXI3（半二重）またはAXI4（全二重）バス
  2. ユーザ・ロジック用のAXIマスタ・チャネル（最大2系統）
  3. ユーザ・ロジック用のAXIスレーブ・チャネル（1系統）
この構成により，柔軟なデータ・フロー設計と高速化が可能になります．

ユーザ設計との統合性

Sapphire SoCのAXIマスタ・チャネルは，データ幅を32～512ビットで設定可能です．これにより，画像処理や高速信号処理など，大量のデータ転送が必要なアプリケーションにも対応できます．一方でスレーブ・チャネルを用いることで，ユーザ設計側からSoC内のリソースへアクセスする機構も実現できます．

このようにAXIインターフェースは，Sapphire SoCとユーザ・ロジックの橋渡し役として極めて重要な役割を果たしています．

Sapphire SoCのAXIインターフェースは，外部メモリとの高速通信とユーザ設計との柔軟な接続を実現する鍵です．最大512ビット幅のバス設計により，高スループットを必要とする応用にも適応できる構成です．

〈著:ZEPマガジン〉
