Efinix社のFPGA


1万円 FPGAスタータキットで作る RISC-V CPU


［Webinar/KIT/data］新人技術者のためのRISC-V CPU設計 初めの一歩（5月31日～6月7日，2日コース）


手のひらサイズのFPGAボードで学ぶRISC-V

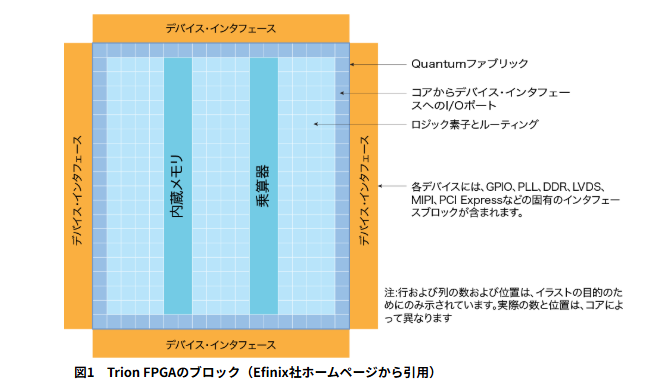

図1　Efinix社のTrion FPGAは，安価ながらも高い柔軟性をもち，RISC-Vプロセッサの実装も可能．40nmプロセスのTrionシリーズは，I$^$2CやSPIに加えて，DDRやLVDSにも対応する．画像クリックで動画を見る．または記事を読む．参考:［VOD/KIT］ 実習キットで一緒に作る！オープンソースCPU RISC-V入門

Efinix社のTrion FPGAは，1万円程度のスタータキットで扱える小型ながらも高機能なFPGAです．このFPGAにRISC-Vプロセッサを実装することで，マイコンとは異なる自由度の高い演算システムを構築できます．ハードウェア記述言語を使って論理回路を記述し，自由な仕様のCPUを構成できます．

Trionシリーズは40nmプロセスで製造され，I$^$2CやSPIなどの一般的なインターフェースに加えて，DDRやLVDSにも対応しています．また，低価格であるにもかかわらず，数千規模のロジック・エレメントを搭載しており，RISC-V SoCのような中規模な論理回路も実装可能です．

FPGAへのRISC-V実装のメリット

RISC-Vはオープンな命令セット・アーキテクチャであり，ユーザが自由に命令の追加や構成の変更を行えることが特徴です．従来の商用CPUコアとは異なり，ライセンス料が発生しないため，小規模なプロジェクトや学習用途に適しています．

Efinix社はSapphire SoCというRISC-VベースのIPコアを提供しており，これを使うことでTrion FPGA上に完全な組み込みシステムを実現できます．

Efinixの開発環境であるEfinity IDEは，論理合成から配置配線まで統合的に扱えるツールであり，Icarus Verilogなどの外部シミュレータも標準対応しています．この環境により，ハードウェア設計に不慣れなユーザでも短期間で動作確認まで到達できます．

従来構造の限界を超えるXLRセル

Efinix社のFPGAの最大の特徴は，Quantumファブリックと呼ばれる独自アーキテクチャにあります．この技術は，ロジックと配線を一体化したXLRセル（eXchangeable Logic and Routing）によって構成されます．このセルは，$LUT$（LookUp Table）としても，インターコネクトとしても機能し，従来のような固定的な配線構造の制約を取り払うことができます．

従来型FPGAでは，ロジックが余っていても配線が足りないという状況がしばしば発生し，設計効率が低下する問題がありました．Quantumファブリックはこの制約を緩和し，柔軟に構成可能な構造を実現しています．

Quantumファブリックの技術的メリット

  1. 回路面積を1/2～1/4に削減可能
  2. 消費電力を1/2以下に削減可能
  3. 100万LE以上の拡張性をもつ
  4. 広帯域のデータ・バス構成が可能
  5. パイプライン処理が容易
  6. CMOSパス・ゲートによる実装で製造プロセス

〈著:ZEPマガジン〉

動画を見る，または記事を読む
