ラズパイで入門!自作RISC-VのC/C++開発環境


エディタからビルド/デバッグまで

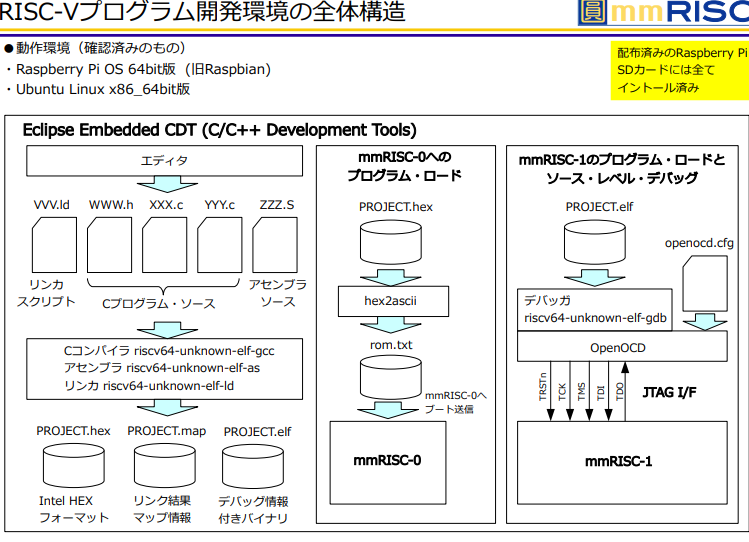

C/C++のソースコード編集から実行ファイルができるまで

図1 RISC-Vはオープンソースで開発された無料で自由に利用できる指令セット・アーキテクチャ.RISC-Vの基本,開発環境のセットアップ,ラズベリー・パイやUbuntuを利用した入門方法について解説する.画像クリックで動画を見る.または記事を読む.詳細は[VOD/KIT] 実習キットで一緒に作る!オープンソースCPU RISC-V入門

RISC-V入門と開発環境構築

RISC-Vはオープンソースで開発された指令セット・アーキテクチャ(ISA)で,近年注目を集めています.従来の商用ISA(例: x86, ARM)とは異なり,RISC-Vは自由に利用できるため,大学や企業の研究開発において急速に普及しています.この記事では,RISC-Vの基本,開発環境のセットアップ,ラズベリー・パイやUbuntuを利用した入門方法について解説します.

RISC-Vとは?

RISC-Vは,単純な設計を特徴とするRISC(Reduced Instruction Set C_omputer)アーキテクチャの一種であり,そのオープン性が最大の特徴です.商用プロセッサはライセンス料がかかりますが,RISC-Vは無料で利用可能で,カスタマイズも許されています.この柔軟性が,自作のCPU開発やカスタマイズされた組み込みシステムに最適な選択肢となっています.

ラズベリー・パイでのRISC-V開発

ラズベリー・パイは,手軽に利用できる低価格なコンピュータであり,RISC-Vの開発環境を構築するのに適しています.まず,ラズベリー・パイにラズベリー・パイ OSをインストールし,次の手順でRISC-Vの開発環境をセットアップします.

  1. 準備作業
  2. ラズパイOSのSDカードを本体に挿入し,モニタ,キーボード,マウスを接続して起動します.ターミナルを開き,SSHやWi-Fiの設定を完了させます.
  3. GNU Toolchainのインストール
  4. RISC-Vのコンパイラやデバッガを含むGNU Toolchainを以下のコマンドでインストールします.

       $ git clone https://github.com/riscv-collab/riscv-gnu-toolchain

       $ ./configure prefix=/opt/riscv enable-multilib

       $ sudo make




  5. Eclipse IDEのセットアップ
  6. 統合開発環境(IDE)として,Eclipse IDE for Embedded C/C++を使用します.次のコマンドでダウンロードし,インストールします.

       $ tar -xvzf eclipse-embedcpp-2022-06-R-linux-gtk-aarch64.tar.gz

       $ sudo ./eclipse/eclipse &





これにより,ラズベリー・パイでRISC-V向けのC/C++開発環境が整います.

C/C++開発とデバッグ

RISC-VのC/C++開発環境では,`riscv64-unknown-elf-gcc`コンパイラを使用してコードをコンパイルします.また,`riscv64-unknown-elf-gdb`デバッガを使用して,ソース・コード・レベルでのデバッグが可能です.特にRISC-Vの命令セットはシンプルであるため,最適化されたバイナリが生成されやすく,性能面でも高い効率を実現します.

RISC-V開発における重要なキーワードの解説

RISC-V開発において,特に重要なキーワードをいくつか解説します.これらの概念を理解することは,効率的な開発を進めるために欠かせません.

GNU Toolchainとは?

GNU Toolchainは,RISC-Vの開発に不可欠なツールセットで,主にコンパイラ(`riscv64-unknown-elf-gcc`),アセンブラ(`riscv64-unknown-elf-as`),リンカ(`riscv64-unknown-elf-ld`)の3つの要素で構成されています.これにより,CやC++で書かれたプログラムをRISC-V命令セットに変換し,最終的にバイナリとして実行可能な形式にします.

Eclipse IDEの役割

Eclipseは,統合開発環境(IDE)として広く利用されているツールです.RISC-Vの開発においても,コードの編集,コンパイル,デバッグまで一貫して行える環境を提供します.特に,`riscv64-unknown-elf-gdb`デバッガと連携することで,ソース・レベルでの詳細なデバッグが可能です.

RISC-VとJTAGデバッグ

JTAGは,RISC-Vデバイス上でのデバッグに使用されるインターフェースで,物理的な接続を通じてCPUやメモリに直接アクセスできます.RISC-V開発においては,JTAG I/Fを通じてデバッガ(`openocd`)がターゲットデバイスにアクセスし,ソースコードの実行を停止したり,変数の値を確認したりすることが可能です.

コンパイルとリンクのプロセス

RISC-V開発では,まずソースコードをコンパイルしてオブジェクト・ファイルを生成し,次にリンク処理を行ってバイナリを生成します.例えば,次のようなコマンドでコンパイルが行われます.


$ riscv64-unknown-elf-gcc -o project.elf main.c -T link.ld



ここで,`link.ld`はリンクスクリプトであり,プログラムのメモリ配置などを制御します.コンパイル後,デバッガを使用して実行ファイルをロードし,JTAGを通じてデバッガに接続できます.

以上のように,RISC-Vの開発はさまざまなツールとプロセスを組み合わせて行われますが,それぞれの役割を理解することで効率的にシステムを構築することが可能です.〈著:ZEPマガジン〉
