STM32N6マイコンのセキュリティ


コード改ざん防止とブートローダの運用


［受講無料］GPU/CPU/量子コンピュータによるサイバーセキュリティ実践プログラミング（8月27日～9月3日 オンライン受講）


STM32N6マイコンのセキュリティ機能

図1　STM32N6は組み込みシステムにおけるセキュリティを重視したマイコン．CPUはArm TrustZoneに対応し，SecureとNon-Secureを切り替えられる


STM32N6シリーズは組み込み向けの高性能マイコンであり，セキュリティ面でも多層的な保護機能を備えています．特にコード改ざん防止と安全なブートローダ運用が重視されており，ハードウェアとソフトウェアの両面で対策が施されています．ARM TrustZoneを活用したTrusted Firmware-M（TF-M）が利用可能で，セキュア・ブートやセキュア・ストレージ，暗号化処理をサポートします．TF-MはPSA認証済みであり，信頼性のあるセキュリティ基盤を提供します．

暗号化アルゴリズムとしてはAESがハードウェア・レベルで実行可能であり，RSAやECCといった公開鍵演算のためにPKA（Public Key Accelerator）が実装されています．消費電力解析（DPA）攻撃に対する耐性や，信号の改ざんを検出するアクティブ・タンパ機能も備わっており，セキュアな実行環境が維持されます．

コード改ざん防止と鍵管理

ブート・コードの改ざんを防ぐために，STM32N6では暗号化されたコードを直接実行するしくみをもっています．鍵やライフサイクル情報はOTP Fuseに格納され，一度書き込むと変更できないため安全性が確保されます．さらに，ブートローダやアプリケーションの署名検証のために，専用の署名フローが用意されています．

  1. STM32 Keygenツールで公開鍵と秘密鍵を生成
  2. STM32 Signingツールでバイナリに署名を付与
  3. FSBLに署名付きヘッダを追加
  4. OTPに公開鍵を格納
  5. FlashにFSBLと署名済みバイナリを書き込み
  6. BootROMが起動時に署名を検証

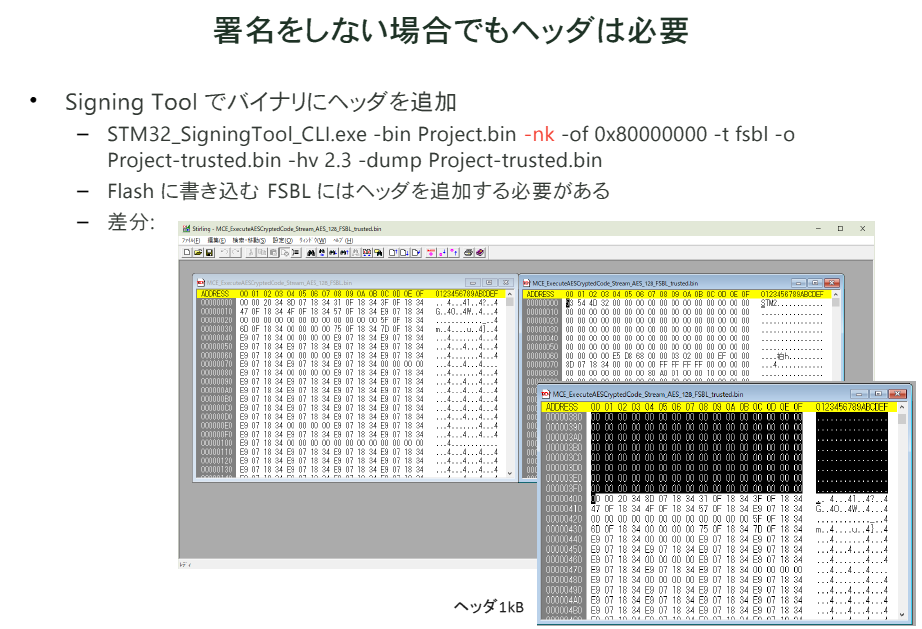

このプロセスによって，改ざんされたコードはブート段階で拒否されるため，信頼できる実行環境が維持されます．署名を行わない場合でもヘッダの付与が必要であり，Flashに書き込むすべてのコードは検証可能な形式で準備する必要があります．

OEMuROTによるセキュア・ブート

STM32N6では，OEMuROT（OEM updatable Root of Trust）が推奨されるブートローダ実装です．これはFirst Stage Boot Loader（FSBL）として動作し，セキュア・ブートを実現します．さらにSecure Firmware Update機能をもち，署名済みの新しいファームウェア・イメージを検出してアップデートするしくみを備えています．

  1. OTPにOEMuROT公開鍵（OTP_ROT_HASH）を書き込み
  2. OEMuROTバイナリを署名
  3. アプリケーション・イメージを署名および暗号化
  4. Flashに書き込みを実施

これにより，出荷後の製品に対しても安全にファームウェアの更新を適用でき，セキュリティを維持した運用が可能です．メモリ空間はSAUやIDAUによってセキュア領域と非セキュア領域に分割され，アプリケーションの分離実行が実現されます．ブート段階から実行環境全体を保護するしくみにより，STM32N6は高い信頼性をもつセキュリティ・プラットフォームを提供しています．
