STM32N6のAI サンプル (Object Detection) と評価指標


ビルドと実行の流れ


［受講無料］GPU/CPU/量子コンピュータによるサイバーセキュリティ実践プログラミング（8月27日～9月3日 オンライン受講）


評価指標と精度の確認

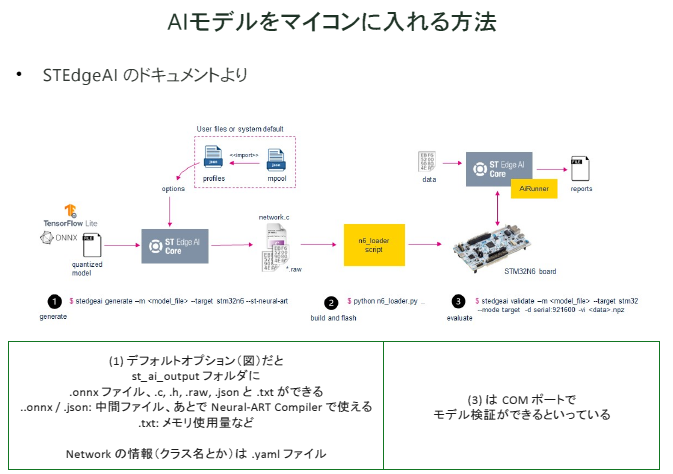

図1　NPU搭載のエッジ推論用マイコンSTM32N657の開発環境にはAIサンプルが提供されており、組み込みシステムでAIモデルの動作確認が可能


STM32N6シリーズでは，AI推論を利用したサンプル・プロジェクトが提供されており，Object Detectionを含む複数のモデルが評価可能です．STM32AI-ModelZooから取得できるサンプルは，画像分類，物体検出，インスタンス・セグメンテーション，セマンティック・セグメンテーション，音声イベント検出，ポーズ推定などです．このうちObject Detectionのサンプルは動作確認が可能であり，STM32N6570-DK評価ボードで実行できます．

Object Detectionモデルは，入力画像に対して物体の位置を示すBounding boxと，物体のクラス，信頼度スコアを出力します．これにより組み込み環境でのリアルタイム物体検出が可能になります．推論時間はおよそ33ms程度であり，従来環境と比較して大幅に高速化されています．

Object Detectionの評価指標

AIサンプルの評価では，推論精度を示すために複数の指標が用いられます．READMEに記載されている主な評価指標は以下です．

  1. TP（True Positive）：正しく検出できた個数
  2. FP（False Positive）：誤って検出した個数
  3. FN（False Negative）：見つけられなかった個数
  4. Precision：$TP/（TP+FP）$，予測が正しい割合
  5. Recall：$TP/（TP+FN）$，物体を見つけられた割合
  6. AP（Average Precision）：1クラスごとの精度をリコール全体にわたって平均した値
  7. mAP（mean AP）：すべてのクラスにおけるAPの平均

これらの指標を組み合わせることで，単純な精度だけでなく，誤検出や検出漏れを含めた全体的な性能評価が可能です．COCO 2017のデータ・セットを利用した評価では，mAPが精度の代表値として用いられています．

ビルドと実行の流れ

Object DetectionサンプルをSTM32N6評価ボードで動作させるには，STM32AI-ModelZooとModelZoo Servicesのリポジトリを利用します．ModelZooは各種モデルを含み，ModelZoo Servicesは評価ボード向けのプロジェクトやツール群を提供しています．さらにultralyticsのST forkからモデルを取得することで，学習済みの物体検出ネットワークを利用できます．

ビルドと実行の基本的な流れは以下です．

  1. ModelZooおよびModelZoo Servicesのリポジトリをclone
  2. 対象ボード「STM32N6570-DK」のObject Detectionサンプルを選択
  3. 必要に応じてultralyticsのST forkからモデルを取得
  4. プロジェクトをビルドしてhexファイルを生成
  5. STM32CubeProgrammerを用いて外部Flashに書き込み
  6. ai_fsbl.hex，network_data.hex，ObjectDetection.hexをそれぞれ書き込み
  7. ボードをFlashブートモードに設定し実行

カメラを接続していない場合は出力が得られず，カメラ接続時には入力画像と検出結果が表示されます．この動作により，組み込み機器でのリアルタイム物体検出の評価が可能です．

〈著：ZEPマガジン〉
