最大1GHz,600GOPS,288並列MAC演算!NPU搭載STM32N6マイコン誕生
Cortex-M55×800MHz!3360 CoreMarkを発揮
[受講無料]GPU/CPU/量子コンピュータによるサイバーセキュリティ実践プログラミング(8月27日~9月3日 オンライン受講)
エッジAI開発とセキュリティ
STM32N6シリーズは,エッジAI開発を強く意識したマイコンです.特にNPU(Neural Processing Unit)を搭載したSTM32N657では,最大1GHz動作により600GOPSの演算能力をもち,288並列MAC演算が可能です.これによりディープニューラル・ネットワークの処理を効率的に実行できます.CPUは Cortex-M55を採用し,800MHz動作で3360 CoreMarkの性能を発揮します.従来のCortex-M7系より新しいArm v8.1アーキテクチャに基づき,Helium SIMD拡張を備えています.DSP処理やベクトル演算を組み合わせたAIアプリケーションに適しています.
さらに低消費電力設計が重視されており,エッジ・デバイスでの長時間稼働に対応しています.オンチップGPU(Neo-chrom 2.5D)やJPEG・H.264エンコーダを搭載し,カメラ画像の取り込みからAI推論,表示までをワンチップで処理できます.MIPI CSI-2インターフェースにより外部ISPが不要で,画像センサから直接入力が可能です.

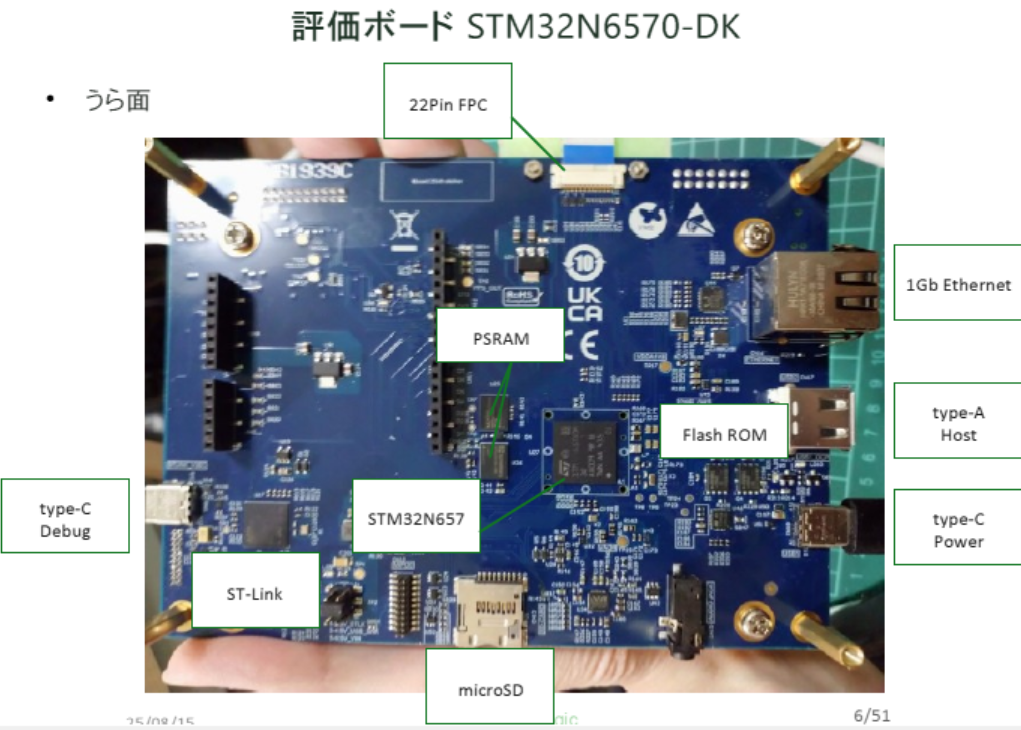

評価ボードSTM32N6570-DK
STM32N6570-DKは,STM32N657X0H3Qを搭載した評価ボードです.CPUは 800MHz Cortex-M55,メモリは4.2MB SRAMを備えています.周辺回路も充実しており,USB2.0 HS,1Gb Ethernet,5インチLCD,MEMSマイク,PSRAM,ST-Linkデバッガが実装されています.AI推論からネットワーク通信,GUI表示まで一台で実験可能です.
インターフェースも多彩で,USB(type-C・type-A),Ethernet,Arduino互換コネクタ,カメラコネクタ,microSDなどを搭載しています.カメラはMIPI CSI-2対応のセンサ(VD55G1,VD66GY,IMX335など)が利用可能です.ただし消費電流は550mA以上になるため,USB2.0給電では動作せず,外部電源を準備する必要があります.
- CPU:Cortex-M55(800MHz,3360 CoreMark)
- NPU:600GOPS,288MAC/cycle
- メモリ:4.2MB SRAM,外付けFlash・PSRAM対応
- GPU:Neo-chrom 2.5D,Chrom-ART
- ビデオ:MIPI CSI-2,h.264エンコーダ
- 周辺:USB,Ethernet,microSD,LCD,センサ接続
エッジAI開発とセキュリティ
STM32N6はエッジAIに最適化されており,画像分類や物体検出などの推論処理をマイコン単体で実行できます.これによりクラウドに依存せず,リアルタイムかつ低遅延の処理が可能です.加えてArm TrustZoneを備え,アプリケーションごとにセキュリティ領域を分離できます.暗号処理機能やセキュア・ブート機能も搭載されており,IoTデバイスに求められるセキュリティ要件を満たします.
STM32N6を用いることで,カメラ入力,AIモデル推論,結果の表示やネットワーク送信を1つのデバイスに集約できます.エッジAI開発におけるプロトタイピングや製品化の基盤として有効な選択肢です.
