車載CANプロトコルの基礎とゼロ知識解析


実車での解析と攻撃手法の検証


［受講無料］GPU/CPU/量子コンピュータによるサイバーセキュリティ実践プログラミング（8月27日～9月3日 オンライン受講）


解析演習の手法と実装例

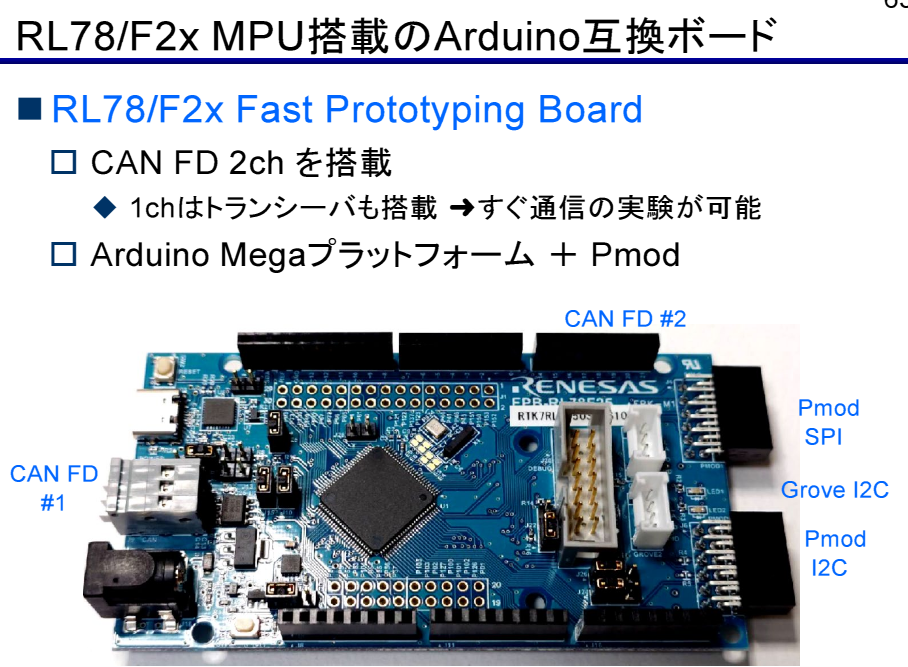

図1　ルネサス エレクトロニクスで開発中のCAN FDを2ch備えるMPU搭載Arduino互換ボード

車載LANでは，主にCAN（Controller Area Network）プロトコルが利用されています．CANは最大8byteのペイロードをもち，送信元アドレスを持たず，宛先アドレスであるCAN IDだけで通信を行うしくみです．共有バスでの通信であるため，すべてのメッセージが丸見えであり，認証や暗号化のしくみも存在しません．そのため，盗聴，なりすまし，DoS攻撃に本質的に弱い構造です

ゼロ知識解析では，特定の事前情報を持たない状態から，実車に接続してCANメッセージを観測・分析します．正規通信中のCANメッセージをキャプチャし，それを再送信することで，各メッセージと車両の動作との関係を理解します．ペイロードが小さいため，暗号化は困難ですが，送信周期やCAN IDから自動車の状態を推測できます

実車に接続した解析装置では，ラズベリー・パイなどの小型Linuxマシンを用い，Arduinoで作成したCANインターフェースを経由して車載LANと通信します．解析装置はGPS測位や車両状態のデータを支援サーバに送信し，攻撃者は特定の条件を指定して車両に対してメッセージを注入できます．これにより，ドアロック解錠や窓開放，DoS攻撃などの挙動を確認できます

バスオフ攻撃では，ターゲットECUが送信したフレームを連続してエラーにすることで，送信ECUをバスオフ状態に遷移させ，CANバスから離脱させることが可能です．この手法により，攻撃者は正規のCANメッセージをなりすまし，車両制御を行うことができます

演習環境の例は，ECUエミュレータやJ1979表示器の間で通信を行い，トラフィックを観測します．ブロードキャスト通信の特性上，複数の受講生が同じメッセージを確認可能です．演習では以下の手順で解析です

  1. 正常通信中のCANメッセージをキャプチャする
  2. キャプチャしたメッセージを再送信し，自動車の動作との関係を解析する
  3. 車両速度，エンジン回転数，アクセルペダルの踏量，ハンドル舵角などの情報をCANバスから読み出す
  4. icsimなどのツールを使い，入力操作に応じてCANメッセージがどのように変化するかを観測する
  5. ArduinoやPython（Pyvitライブラリ）を用いて，なりすましメッセージの送信や診断プロトコルの解析を実施する

このように，ゼロ知識から始めて実車に接続し，CANメッセージの観測と解析を行うことで，車載LANの挙動や脆弱性を理解し，攻撃手法および防御手法の基礎を習得できます．〈著：ZEPマガジン〉
