多関節アームの操作に!状態フィードバック制御入門


数学からモデルベース設計まで,学ぶべきことの全体像

状態フィードバック制御の応用と設計理論

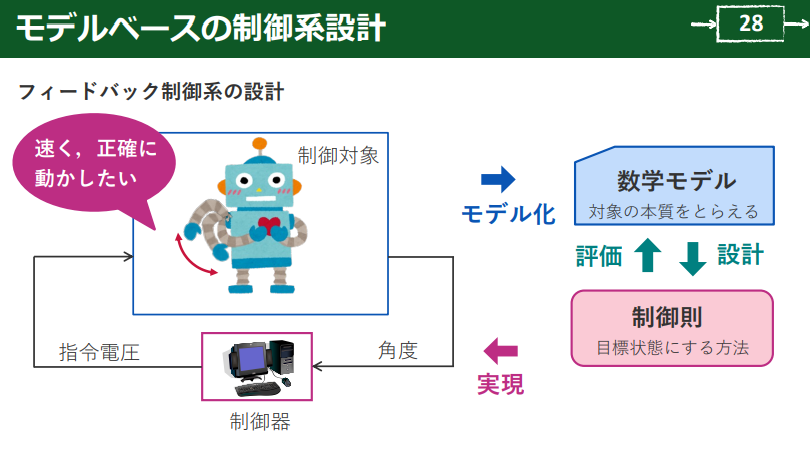

図1 状態フィードバック制御は,外乱やモデルの不確かさに対するロバスト性が重視されるロボット・アームの位置制御や車両の速度制御などに応用されている.画像クリックで動画を見る.または記事を読む..詳細は[VOD/Book]Pythonで一緒に!ロボット制御のモデルベース設計【状態フィードバック制御編】

状態フィードバック制御とは

状態フィードバック制御は,制御理論の1つで,システムの現在の状態をフィードバックして制御入力を決定する手法です.具体的には,観測されたシステムの状態に基づいて,その状態を目標値に近づけるために制御信号を生成します.状態$x$がシステムの内部状態を表し,制御入力$u$はその状態を調整するために使用されます.

状態フィードバック制御の基本方程式

状態フィードバック制御では,システムの状態$x_k$を次のような漸化式で記述します.

\[ x_{k+1} = A x_k + B u_k \]

そして,制御入力$u_k$は状態フィードバックに基づいて次のように決定されます.

\[ u_k = -K x_k \]

ここで,$K$はフィードバック・ゲイン行列であり,システムの応答速度や安定性を調整するために使用されます.

状態フィードバックの役割と利点

状態フィードバック制御の主な利点は,システムの動的特性をリアルタイムで監視し,それに応じて制御入力を調整できる点にあります.これにより,外乱やモデルの不確かさに対してロバスト性を高めることができます.例えば,制御対象が不安定な場合でも,適切なフィードバック・ゲインを設定することで,システムを安定化することが可能です.

状態フィードバックの設計方法

フィードバック・ゲイン$K$を設計するためには,いくつかの手法があります.

例えば,極配置法ではシステムの固有値を指定の位置に配置することで,応答速度や安定性を調整します.また,最適制御理論を用いて,システムのエネルギ消費や制御誤差を最小化するゲインを計算することもできます.

状態フィードバック制御の応用と設計理論

状態フィードバック制御は,動的システムを制御するための重要な手法であり,多関節ロボット・アームや自動車の運動制御,産業機器などに広く応用されています.この制御手法では,システムの状態を直接観測し,それに基づいて制御入力を計算することで,安定性や追従性能を向上させることが可能です.

状態フィードバック制御の数理モデル

状態フィードバック制御は,システムの状態$x$と制御入力$u$の関係を以下の状態方程式で表現します.

\[ \begin{align} x_{k+1} &= A x_k + B u_k \\ y_k &= C x_k \end{align} \]

ここで,$x_k$はシステムの状態ベクトル,$u_k$は制御入力,$y_k$はシステムの出力です.このモデルを基にして,制御ゲイン$K$を設計し,状態に基づいたフィードバック制御則を構築します.

安定化とゲイン設計

状態フィードバック制御では,システムの安定性を確保するために,フィードバック・ゲイン$K$を適切に設計します.制御入力は次のように与えられます.

\[ u_k = -K x_k \]

この式により,状態$x_k$が目標値に収束するように制御します.ゲイン$K$の値は極配置法や最適制御理論を用いて設計されます.例えば,システムが安定する条件として,固有値がすべて負であることが求められます.

状態フィードバック制御の応用

状態フィードバック制御は,ロボット・アームの位置制御や車両の速度制御など,多岐にわたる分野で応用されています.これらのシステムでは,外乱やモデルの不確かさに対するロバスト性も重要です.フィードバック制御によって,これらの影響を最小化し,安定かつ正確な制御を実現します.〈著:ZEPマガジン〉
