Tinyスペアナ&ネットアナ入門 スミスチャート測定


事前シミュレーションで周波数範囲を絞り込み

スミス・チャートの役割

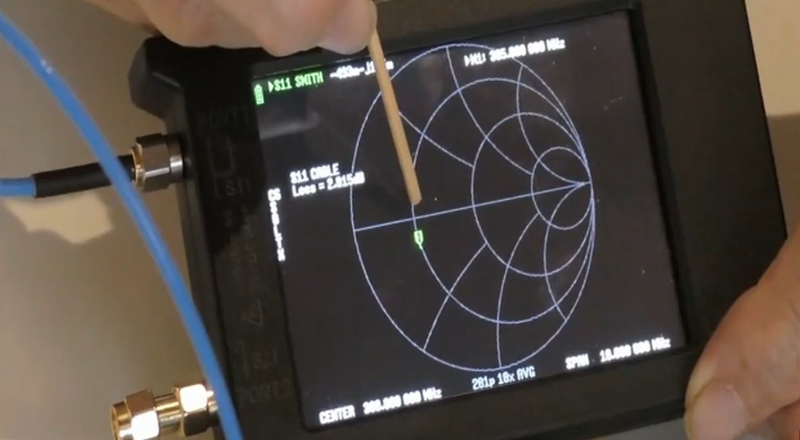

図1 高周波信号をロスなく伝送するために欠かせない作業がスミス・チャートを利用したインピーダンス・マッチング.忘れてはいけないのは事前シミュレーションによる周波数範囲の絞り込み.動画ではポケット・スペアナ Tinyを使った測定法を解説.画像クリックで動画を見る.または記事を読む.[提供・著]川口 正.
詳細[VOD/KIT]Tinyスペアナ×Tinyネットアナで作る6GHz My実験ベンチ

スミス・チャートは,高周波回路設計や測定において,ダイナミックに変化するインピーダンス($Z$)やアドミタンス($Y$)を可視化するツールです.反射特性も可視化できます.

50$\Omega$基準

スミス・チャートの基準インピーダンスは50$\Omega$です.この基準値は,高周波回路の設計や通信システムにおける標準的な値であり,回路のマッチング性能を評価する上で重要です.

基準インピーダンスが50$\Omega$の場合,次の特性が観察できます.純抵抗が50$\Omega$の場合,スミス・チャートの中心に位置し,反射がゼロであることを示します.

基準インピーダンスと反射係数

測定対象の回路に50$\Omega$のインピーダンスが接続されている場合,入力ポートに進行波が完全に吸収されます.

25$\Omega$や100$\Omega$の場合には,反射波が生じ,これがスミス・チャート上のプロット位置として示されます.このプロットから反射係数($S_{11}$)や周波数特性を一目で理解することが可能です.

スミス・チャート測定前のシミュレーション

スミス・チャートを実測する前に,シミュレーションが不可欠です.測定データが期待値から逸脱した場合の原因特定や校正エラーの防止が可能になるからです.

上記動画の説明のように,300MHz帯の狭帯域での測定では,チャート上の微小なずれも反射特性に大きな影響を及ぼすため,事前確認が極めて重要です.〈著:ZEPマガジン〉
