8bit PIC/Wi-Fi/Debugger搭載！ミニマムIoTデバイス製作キット
10分×10種類！付属ソースコードでDAC音源からWeb温湿度計までスピード開発
(講義150分/解説185頁)
- 講師：著者：後閑 哲也（有限会社マイクロチップ・デザインラボ）
- 企画編集・主催：ZEPエンジニアリング株式会社
- 関連製品：［VOD/KIT/data］Wi-Fi×32bit PIC！FreeRTOSプログラミング実習 オールインキット
- 関連製品：［VOD/KIT/Book/data］ラズパイPico W×ChatGPT APIで学ぶ 会話型IoTエッジ開発
- 関連製品：［VOD］ARM/GPU/FPGA/RISC-Vで作る AIカメラ＆IoTエッジ開発 100の要点
- 関連製品：［VOD/KIT/Book］PICマイコン オールイン1日学習キット
- 関連製品：［VOD/Pi KIT］ラズベリー・パイで学ぶLinux＆Pythonプログラミング超入門
- 関連製品：［VOD/Pi KIT］ラズパイ×Node-REDで作ろう！IoTアプリ開発入門
お申し込み
下記スケジュール表のまたはボタンをクリックし，内容を記入してください．
| 内容 | キット | テキスト | 演習データ | 視聴期間 | 税込価格 | 申し込み |
|---|---|---|---|---|---|---|
|
[録画] 8bit PIC/Wi-Fi/Debugger搭載！ミニマムIoTデバイス製作キット |
× | × | × | 1日 | \8,800 | |
|
[VOD/KIT/Book/data] 8bit PIC/Wi-Fi/Debugger搭載！ミニマムIoTデバイス製作キット |
〇 | 〇 | 〇 | 無制限 | \19,800 |
本セミナのお申込み前にご理解いただきたいこと
- 本VODは，2025年1月26日に開催されたウェビナを録画して編集した動画です．繰り返し再生，一時停止，巻き戻しが可能です．
- 講義テキスト，ソースコード類は1人1ライセンスです．
- すべての映像，画像，文書テキスト，ソースコードは，著作権法によって厳格に守られています．無許可の転載，複製，転用は法律により罰せられます．
本講義で配布する実習キットの構成
- EV72J15A Curiosity Nano Board（PIC16F17146，オンボード・デバッガ，仮想COM，USB電源対応），温湿度センサ，液晶表示器，Wi-Fiモジュールなどを搭載したPICマイコン・スタータキット完成品
- マイクロUSBケーブル
|
|---|
|
写真1 本セミナでは，PICマイコン・スタータキットを使用し，1時間でマイコンやIoT製作の基本を習得する |
学ぶこと
あらまし
本セミナでは，8ビットPIC16F1ファミリを活用し，短時間でPICマイコンやIoT製作の基礎を習得できる集中講座を開催します．初心者でも取り組みやすい内容で，実践的なプログラミング・スキルを効率よく学べます．
使用するスタータキットは，PIC16F1シリーズの多彩な周辺モジュール（タイマ，PWM，UART，I2C，A-Dコンバータなど）が含まれています．これらを活用して基本から応用まで．マイコン開発に必要なスキルを段階的に習得することが可能です．プログラム作成には，MPLAB Code Configurator（MCC）Melodyを使用します．直感的なGUIを備えたMelodyは，タイマやPWMなどのモジュール設定をシンプルに行えるため，複雑なコード生成の負担を大幅に低減します．エラーを最小限に抑えながら効率的に開発を進められる点も特長です．
|
|---|

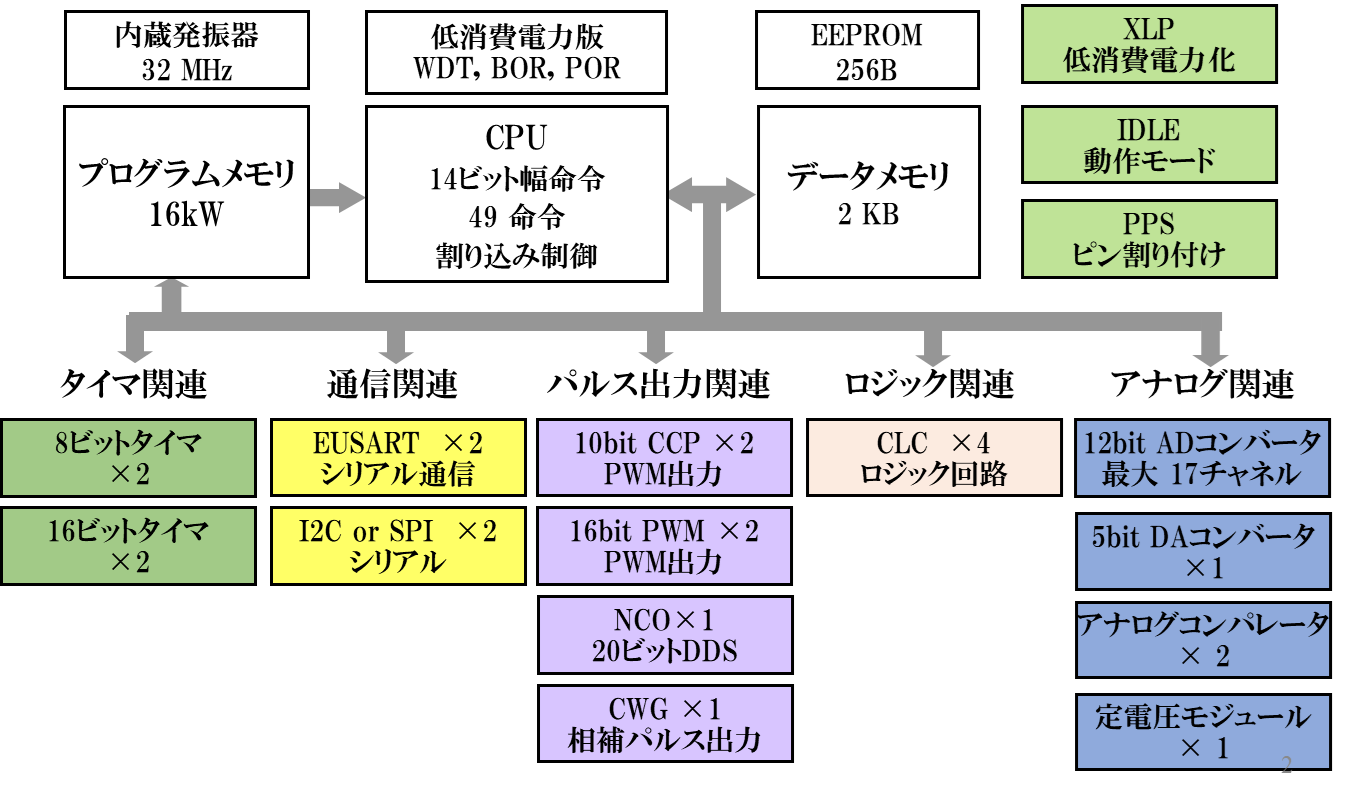

| 図1 最新PICマイコンの内蔵モジュール |
アジェンダ
(1)開発環境と基本の使い方
～入出力ピンの使い方～
(2)一定のインターバルで実行したい
～タイマと割り込みの使い方～
(3)パソコンと通信したい
～UARTの使い方～
(4)I2Cで表示器とセンサを使いたい
～MSSPの使い方～
(5)LEDの調光制御をしたい
～PWMの使い方～
(6)パルスを出力をしたい
～NCOとCLCの使い方～
(7)正弦波を出力したい
～D-Aコンバータの使い方～
(8)消えないメモリにデータを保存したい
～内蔵EEPROMの使い方～
(9)センサなどの電圧や電流を扱いたい
～A-Dコンバータの使い方～
(10)Wi-Fiモジュールの使い方
～Ambientクラウド～
受講対象
- スピーディにマイコンのスキルを向上させたい開発者
- マイコンを使ってIoT機器を作る基本を知りたい方
- C言語を使っていろいろなものを動かしてみたい方
- コード自動生成ツールMelodyの使い方を知りたい方
- Wi-Fi通信でインターネットを活用してみたい方
- センサや液晶表示器を使いたい方
あると望ましい予備知識
- C言語プログラミングを学んだことがある
講演の目標
- MCC Melodyで内蔵周辺モジュールを使用し，より高度なプログラムを容易に開発できるようになる
- Wi-Fi通信によるIoT用エッジデバイスの開発の基礎を習得できる
実習に必要なパソコンや周辺環境
- Windows 10/11，8GB以上のメモリ，SSDを推奨
- Wi-Fi接続環境
- 事前インストールが必要なソフトウェア
MPLAB X IDE v6.20
MPLAB XC8 C Compiler v3.00
Google Chrome
Tera Term
※ソフトウェアのセットアップ方法については，開催7日前にテキストを送付予定です
講師紹介
略歴
- 1971年 東北大学 工学部卒 大手通信機メーカにて制御機器開発に従事
- 1996年 ホームページ「電子工作の実験室」を開設
- 2003年 有限会社マイクロチップ・デザインラボ設立 代表取締役 計測制御システムコンサルタント，書籍執筆 セミナ講師
- 2012年 神奈川工科大学 工学部 非常勤講師
主な著書
- IoT電子工作 やりたいこと事典［Arduino，M5Stack，Raspberry Pi，Raspberry Pi Pico，PICマイコン対応］，技術評論社
- C言語＆MCCによる PICプログラミング大全，技術評論社
- 改訂新版 8ピンPICマイコンの使い方がよくわかる本 (基礎入門) ，技術評論社
- 電子工作のためのNode-RED活用ガイドブック，技術評論社
- 電子工作のための PIC16F1ファミリ活用ガイドブック，技術評論社
- 作る・できる/基礎入門 電子工作の素，技術評論社
- ARMマイコンで電子工作 SAMファミリ活用ガイドブック，技術評論社
- PICと楽しむ Raspberry Pi活用ガイドブック，技術評論社
