第1回 はんだの種類と接合のメカニズム

図1 はんだ付けに使われるはんだは,主に錫と鉛の合金で,融点はおよそ200~400℃です.この比較的低い温度で接合できることから,精密機器の組み立てに最適.画像クリックで動画を見る.または記事を読む.設計のイロハを学べる技術情報サイト Techwebローム株式会社

はんだの種類と接合のメカニズム

はんだ付けの基本と歴史

はんだ付けは,エレクトロニクスの世界でもっとも重要な接合技術の1つです.

はんだの歴史は古く,古代エジプトの遺物からその使用例が見つかっています.今日では,エレクトロニクス製品の組み立てに欠かせない技術として発展し続けています.はんだ付けに使われるはんだは,主に錫と鉛の合金で,融点はおよそ200~400℃です.この比較的低い温度で接合できることから,精密機器の組み立てに最適です.

はんだ接合のメカニズム

はんだ付けの接合メカニズムは,単純な「接着」とは異なります.

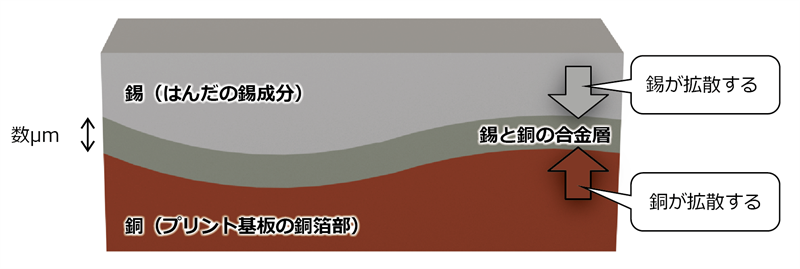

はんだが銅の表面に溶け込む際,微細な合金層(拡散層)が形成されます.この合金層は,はんだと基板の銅との間で非常に強力な接合を生み出します.

例えば,錫と銅の間に数ミクロンの拡散層が生じ,ミクロな溶接状態となることで,はんだと母材ががっちりと結合します.また,金めっきのプリント基板の場合,錫と金が合金層(AuSn2)を形成し,さらにその下にニッケル層との合金が生成され,より強固な接合が実現します.

鉛フリーはんだの普及と課題

近年では,鉛の有害性が問題視され,鉛フリーはんだが普及しています.特に,EUではRoHS指令により,鉛を含む製品の規制が進んでおり,日本の家電製品でも鉛フリーはんだの使用が一般的になっています.

しかし,鉛フリーはんだは錫や銀を主成分とするため,融点が高く,ぬれ性が悪いという課題があります.これにより,作業効率が低下し,仕上がりが粗くなることもありますが,技術革新により改善が進められています.

鉛フリーはんだの重要性と課題

鉛の有害性とRoHS指令

鉛は自然界に豊富に存在し,古くから共晶はんだの主成分として広く利用されてきました.

しかし,鉛には中毒性や発がん性があるため,その使用が環境問題となりました.特に,EUが2006年に施行したRoHS(Restriction of Hazardous Substances)指令は,鉛を1000ppm以上含む製品の販売を禁止しました.この規制により,エレクトロニクス業界では鉛フリーはんだへの移行が急速に進んでいます.

鉛フリーはんだの種類と特徴

鉛フリーはんだには,主に次のような種類があります.

  1. 錫95%以上+銀または銅:融点217℃
  2. 錫+亜鉛:融点200℃
  3. 錫+銅:融点227℃

これらの鉛フリーはんだは,従来の錫・鉛共晶はんだ(融点184℃)に比べて融点が高く,ぬれ性が悪いのが特徴です.このため,作業効率が低下し,仕上がりの質感も劣る場合があります.しかし,鉛フリーはんだの使用は環境保護の観点から不可欠であり,製造現場ではこれらの課題を克服するための技術開発が続けられています.

未来のはんだ付け技術への展望

鉛フリーはんだの普及は,エレクトロニクス業界全体に大きな影響を与えました.特に,自動車や家電製品など,長寿命で高信頼性を求められる製品においては,鉛フリーはんだの信頼性向上が喫緊の課題となっています.技術者は,はんだ付け技術の基本を理解し,適切な材料と技術を駆使することで,より高品質な製品を作り続けることが求められています.〈著:ZEPマガジン〉
